Армирование чаши: зачем оно нужно и как влияет на долговечность конструкции

Армирование чаши — один из ключевых этапов устройства монолитной железобетонной конструкции, от которого напрямую зависят прочность, трещиностойкость и срок службы сооружения. Чаша испытывает постоянное воздействие воды, грунтового давления, перепадов температуры и, в ряде случаев, динамических нагрузок. Без правильно рассчитанного и грамотно выполненного армирования бетон быстро теряет эксплуатационные качества: появляются микротрещины, раскрываются швы, нарушается гидроизоляция, а затем начинается постепенное разрушение конструкции.

Особенность чаши заключается в том, что она работает не как обычная плита или фундаментная стена, а как пространственный элемент, где нагрузки распределяются сразу по нескольким направлениям. Именно поэтому армирование должно учитывать не только вертикальное давление воды, но и боковой напор грунта, неравномерную осадку основания, температурные деформации и усадку бетона. В результате создается жесткий каркас, который помогает чаше сохранять форму и герметичность даже при сложных эксплуатационных условиях.

Основные задачи армирования чаши

Армирование выполняет не одну, а сразу несколько функций. Первая и самая очевидная — повышение прочности бетона на растяжение. Сам по себе бетон хорошо работает на сжатие, но плохо переносит растягивающие усилия. В чаше такие усилия возникают постоянно: в стенках — из-за давления воды и грунта, в днище — из-за реакции основания и возможных подвижек грунта.

Вторая задача — ограничение ширины раскрытия трещин. Даже при минимальных деформациях в монолите могут возникать микротрещины, которые со временем становятся каналами для влаги. Арматурный каркас распределяет напряжения и не дает отдельным участкам разрушаться локально.

Третья функция — обеспечение пространственной жесткости. Чаша должна сохранять геометрию при заливке, твердении и последующей эксплуатации. Правильная схема армирования помогает исключить перекосы, прогибы и нежелательные деформации.

Какие факторы влияют на схему армирования

Нельзя использовать одну и ту же схему для всех типов чаш. На проектирование армирования влияют размеры объекта, глубина, тип основания, особенности грунта, уровень грунтовых вод и назначение конструкции. Чем выше эксплуатационные нагрузки, тем более тщательно требуется подходить к расчету диаметра, шага и расположения стержней.

Габариты чаши. Чем больше длина, ширина и глубина, тем значительнее внутренние усилия в бетоне.
Грунтовые условия. Пучинистые, слабонесущие или водонасыщенные грунты повышают риск деформаций.
Уровень грунтовых вод. При высоком уровне воды возрастает внешнее давление на стенки и днище.
Тип чаши. Открытая, заглубленная, частично заглубленная или техническая чаша требуют разных решений.
Назначение конструкции. Эксплуатационный режим определяет интенсивность нагрузок и требования к надежности.

Также важно учитывать технологию бетонирования. Если заливка выполняется в несколько этапов, необходимо заранее продумать расположение рабочих швов и стыков армирования, чтобы не создавать слабые места в конструкции.

Материалы для армирования чаши

Основой армирования чаще всего служит стальная рифленая арматура, поскольку именно она обеспечивает надежное сцепление с бетоном. На практике применяются стержни разных диаметров, а также вспомогательные материалы для фиксации каркаса и формирования защитного слоя.

Стальная арматура

Для рабочих сеток обычно используют арматуру периодического профиля. Рифление улучшает сцепление с бетонной смесью и позволяет каркасу совместно работать с монолитом. Диаметр подбирается в зависимости от расчетной нагрузки, но в чашах часто применяются стержни среднего диаметра, чтобы добиться оптимального баланса между жесткостью и удобством монтажа.

Вязальная проволока и фиксаторы

Соединение арматуры чаще выполняется вязальной проволокой. Это позволяет сохранить эластичность узлов на стадии монтажа и избежать ослабления стержней, которое может возникнуть при сварке. Для точного соблюдения защитного слоя используют пластиковые фиксаторы, подставки и дистанционные элементы. Они предотвращают соприкосновение арматуры с опалубкой и грунтом.

Дополнительные элементы

В ряде случаев в схему включают закладные детали, усиления в местах примыкания стен к днищу, а также дополнительные стержни вокруг технологических отверстий, выводов труб и мест установки оборудования. Такие зоны испытывают повышенные локальные нагрузки и нуждаются в отдельном усилении.

Элемент	Назначение	Особенности применения
Рабочая арматура	Восприятие основных нагрузок	Укладывается в нижние и верхние зоны по расчету
Распределительная арматура	Связывание каркаса и распределение напряжений	Обычно меньшего диаметра, чем рабочая
Хомуты и поперечные связи	Фиксация положения стержней	Поддерживают геометрию каркаса
Фиксаторы защитного слоя	Соблюдение расстояния до опалубки	Повышают долговечность и качество бетона

Принципы армирования дна и стен чаши

Армирование дна и стен выполняется по разным схемам, поскольку эти элементы работают под различными нагрузками. Днище воспринимает давление воды, вес самой конструкции и воздействие основания, тогда как стены испытывают боковой напор жидкости и грунта, а также деформации от температурных перепадов.

Армирование днища

Дно чаши обычно армируется двумя сетками — нижней и верхней. Нижняя сетка особенно важна, если основание не обладает идеальной несущей способностью или существует риск неравномерной осадки. Верхняя сетка помогает воспринимать растягивающие усилия при возможных деформациях и распределяет напряжения по поверхности.

В зоне сопряжения с вертикальными стенами днище требует усиления. Здесь часто образуются максимальные усилия, поэтому арматуру заводят с нахлестом в стену или предусматривают Г-образные и П-образные элементы, обеспечивающие монолитность узла.

Армирование стен

Стены чаши также выполняются с двойным армированием. Снаружи и изнутри размещаются сетки, которые соединяются поперечными связями. Такая схема помогает стене сопротивляться как внутреннему давлению воды, так и внешнему давлению грунта. В заглубленных чашах особенно важно учитывать, что нагрузки могут меняться в зависимости от уровня заполнения водой и состояния грунта вокруг сооружения.

Если стена имеет большую высоту, армирование усиливают в нижней зоне, где изгибающие моменты обычно максимальны. В местах углов и переходов нужны дополнительные элементы, так как именно там чаще всего возникают концентрации напряжений.

Усиление углов и примыканий

Углы чаши нельзя оставлять без специального внимания. Это зоны, где напряжения перераспределяются наиболее сложно. Для повышения надежности применяют дополнительные стержни, усиливающие каркас в двух направлениях одновременно. Аналогичный подход нужен в местах примыкания лестниц, ниш, переливных каналов и других конструктивных элементов.

Защитный слой бетона и его значение

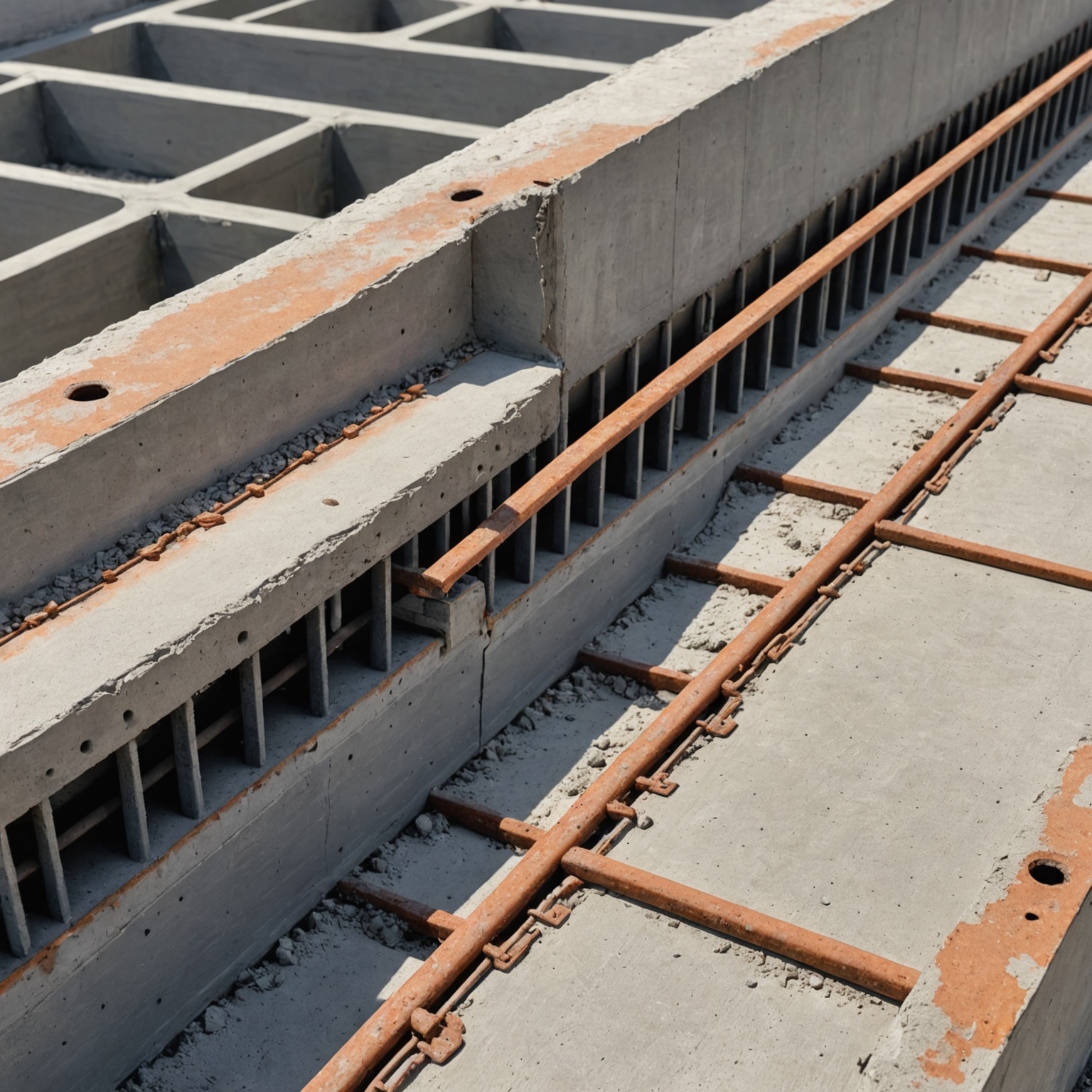

Даже идеальный арматурный каркас не обеспечит долговечность чаши, если не соблюден защитный слой бетона. Этот слой отделяет стержни от внешней среды, защищает металл от коррозии и обеспечивает совместную работу арматуры с бетоном. Недостаточная толщина защитного слоя приводит к быстрому увлажнению металла, появлению ржавчины и последующему разрушению прилегающего бетона.

Слишком большой защитный слой тоже нежелателен, так как может снизить эффективность работы арматуры и увеличить риск образования усадочных трещин в поверхностных слоях. Поэтому важно соблюдать проектные значения и использовать качественные фиксаторы при монтаже каркаса.

Расчет армирования: какие параметры учитываются

Расчет армирования чаши выполняется с учетом геометрии объекта, нормативных нагрузок и свойств материалов. На практике особое значение имеют диаметр стержней, шаг укладки, количество слоев и схема соединения. Чем больше пролет между опорами и чем выше давление воды или грунта, тем плотнее должна быть арматурная сетка и тем выше может быть класс арматуры.

Для упрощенного понимания можно использовать базовый ориентир: чем больше толщина конструкции, тем больше должен быть запас прочности и тем внимательнее следует подходить к размещению рабочих стержней. Однако точный расчет всегда зависит от конкретного проекта. Нельзя ориентироваться только на размеры — важны также особенности основания и режим эксплуатации.

В расчетах часто проверяют не только несущую способность, но и допустимую ширину раскрытия трещин. Для чаши это особенно важно, поскольку даже небольшие дефекты могут повлиять на герметичность. Поэтому конструкцию нередко проектируют с повышенным коэффициентом надежности и с учетом длительного воздействия воды.

Пример логики распределения арматуры

Если чаша имеет значительную глубину, нижняя часть стен и зона сопряжения с днищем испытывают повышенные усилия. В этом случае рабочие стержни располагают более плотно именно там, где ожидается максимальный изгиб. В верхних участках, где нагрузки меньше, шаг может быть несколько увеличен, но только в пределах расчетных требований.

Условно расчет можно представить как подбор такой схемы, при которой:

несущая способность арматурного каркаса ≥ суммарное расчетное воздействие нагрузок

При этом важно учитывать не только статические, но и длительные воздействия, усадку бетона, возможные температурные деформации и эксплуатационные колебания уровня воды.

Типичные ошибки при армировании чаши

Ошибки на этапе армирования часто становятся причиной дорогостоящего ремонта в будущем. Некоторые из них кажутся незначительными в момент строительства, но со временем приводят к серьезным последствиям.

Недостаточный защитный слой. Арматура оказывается слишком близко к поверхности и начинает корродировать.
Редкий шаг стержней. Каркас не справляется с распределением напряжений, и появляются трещины.
Слабое усиление углов. В зоне примыканий возникают наиболее заметные повреждения.
Нарушение геометрии каркаса. Арматура смещается во время бетонирования, и проектная схема не сохраняется.
Отсутствие фиксаторов. Каркас оседает или касается опалубки, что ухудшает качество конструкции.
Неучтенные швы бетонирования. Рабочие швы без усиления становятся потенциальными зонами протечек.

Особое внимание следует уделять местам прохода инженерных коммуникаций. Любой проем или закладная деталь ослабляет сечение конструкции, поэтому такие участки требуют локального усиления и аккуратной увязки с основной арматурной схемой.

Технология монтажа арматурного каркаса

Качество армирования зависит не только от расчетов, но и от точности монтажа. Сначала подготавливают основание, после чего размечают положение будущего каркаса. Затем собирают нижнюю сетку, фиксируют ее на подставках, монтируют вертикальные элементы и верхние ряды арматуры. После этого проверяют расстояния, перекрытия, углы и жесткость всей конструкции.

Важную роль играет последовательность работ. Если каркас монтируется слишком рано на неровном или нестабильном основании, он может сместиться в процессе подготовки опалубки. Если же установка выполняется без контроля защитного слоя, итоговая конструкция окажется уязвимой. Поэтому монтаж должен сопровождаться постоянной проверкой размеров и отметок.

Контроль качества перед бетонированием

Перед заливкой бетона необходимо убедиться, что:

арматура надежно зафиксирована и не смещается;
соблюдены проектные зазоры до опалубки;
все узлы вязки выполнены плотно;
дополнительное усиление установлено в предусмотренных местах;
нет загрязнений, льда, ржавчины или мусора, мешающих сцеплению с бетоном.

Связь армирования с гидроизоляцией и бетонированием

Армирование нельзя рассматривать отдельно от остальных этапов устройства чаши. Даже идеально выполненный каркас не компенсирует ошибки в составе бетонной смеси, нарушении технологии укладки или слабой гидроизоляции. Все элементы конструкции работают вместе: арматура принимает усилия, бетон создает тело чаши, а гидроизоляция защищает монолит от проникновения влаги.

При бетонировании важно не допустить смещения арматуры из-за давления смеси. Для этого используют послойную укладку, вибрирование и контроль толщины слоя. Избыточное вибрирование может привести к расслоению, а недостаточное — к образованию пустот вокруг стержней. В обоих случаях страдает монолитность и снижается долговечность.

Практические рекомендации по надежному армированию

Для достижения надежного результата полезно соблюдать ряд практических принципов, которые помогают избежать распространенных проблем.

Проектировать каркас только после анализа нагрузок и геологии участка.
Усиливать углы, примыкания и участки прохода коммуникаций.
Соблюдать защитный слой по всей площади чаши, а не только на видимых участках.
Использовать качественные фиксаторы и не экономить на вспомогательных элементах.
Проверять геометрию каркаса до и во время бетонирования.
Не допускать случайных перехлестов и нарушений схемы вязки.
Учитывать температурные и усадочные деформации, особенно в больших чашах.

Если конструкция сложная, с большим количеством углов, ступеней, переливных участков и технических ниш, армирование стоит разрабатывать по зонам. Такой подход позволяет точнее распределить материал и избежать ненужного перерасхода без потери прочности.

Заключение

Армирование чаши — это основа надежности всей монолитной конструкции. Именно арматурный каркас берет на себя значительную часть растягивающих и изгибающих усилий, помогает сохранять геометрию, ограничивает раскрытие трещин и повышает устойчивость к воздействию воды и грунта. Качественное армирование невозможно без расчета, аккуратного монтажа, соблюдения защитного слоя и внимания к узлам сопряжения. Если каждый этап выполнен грамотно, чаша получает высокий запас прочности и служит долго без потери герметичности и формы.

FAQ

Почему для чаши обычно делают двойное армирование дна и стен, а не одну сетку?

Днище и стены чаши работают в разных условиях, поэтому одна и та же схема для них не подходит. Дно воспринимает вес самой конструкции, давление воды и реакцию основания, а стены дополнительно испытывают боковой напор жидкости и грунта. Из-за этого растягивающие усилия возникают не в одной плоскости, а в нескольких направлениях, и один слой арматуры просто не сможет надежно их перераспределить.

Двойное армирование позволяет связать верхние и нижние зоны бетона в единый жесткий элемент. Нижняя сетка помогает при неравномерной осадке и изгибе, верхняя — при обратных деформациях и локальных напряжениях. В стенах аналогично работают внутренняя и наружная сетки: одна воспринимает давление изнутри, другая — снаружи. Такой подход снижает риск трещин и сохраняет геометрию чаши при эксплуатации.

Что будет, если не усилить углы и места примыкания стен к днищу?

Именно в углах и узлах примыкания чаще всего возникают концентрированные напряжения. Там нагрузка перераспределяется не плавно, а резко, поэтому без дополнительного усиления бетон быстрее начинает трескаться. На этих участках работают сразу несколько факторов: изгиб, сдвиг, усадка и деформации от давления воды или грунта.

Если такие зоны оставить без специальных стержней, проблема обычно проявляется не сразу. Сначала появляются мелкие трещины, затем через них начинает проходить влага, нарушается герметичность и со временем страдает вся конструкция. Поэтому углы, стыки стен с днищем, а также примыкания к лестницам, нишам и другим элементам обычно усиливают отдельными стержнями или Г- и П-образными элементами, чтобы каркас работал как единое целое.

Чем опасен слишком маленький защитный слой бетона над арматурой?

Защитный слой нужен не только для эстетики или точного соблюдения технологии. Он отделяет арматуру от внешней среды и принимает на себя влагу, агрессивные воздействия и часть температурных колебаний. Если слой слишком тонкий, арматура оказывается ближе к воде, грунту или воздуху и быстрее теряет свои свойства из-за коррозии.

Последствия обычно накапливаются постепенно. Сначала снижается сцепление стали с бетоном, затем появляются трещины и локальные отслоения, а в сложных условиях начинается разрушение узлов каркаса. Для чаши это особенно опасно, потому что нарушается герметичность и растет риск протечек. Поэтому фиксаторы, подставки и дистанционные элементы нужны не формально, а как способ реально продлить срок службы конструкции.

Можно ли соединять арматуру чаши сваркой вместо вязальной проволоки?

Иногда сварка кажется более жестким и быстрым решением, но для чаши она не всегда предпочтительна. На стадии монтажа важна не только прочность узла, но и способность каркаса без проблем работать вместе с бетоном после заливки. Вязальная проволока позволяет сохранить эластичность соединений и уменьшает риск ослабления стержней в местах стыков.

Сварка может быть уместна в отдельных проектных решениях, но она требует более строгого контроля, потому что тепловое воздействие способно изменить свойства металла в локальной зоне. Кроме того, жесткие узлы не всегда удобны при сложной пространственной конфигурации чаши. Поэтому в большинстве случаев для связки сеток и фиксации положения стержней выбирают именно вязку, а не сплошное сварное соединение.

Как понять, где нужно усиливать арматуру сильнее всего?

Усиление обычно требуется там, где нагрузки максимальны или меняют направление. В первую очередь это стыки днища со стенами, углы, зоны около технологических отверстий, выводов труб, закладных деталей и мест установки оборудования. На этих участках арматура должна не просто лежать в общей схеме, а работать как локальная защита от трещин и деформаций.

Еще один ориентир — высота стены и условия основания. Чем выше стенка, тем больше изгибающие моменты в нижней части. Чем слабее или менее равномерно работает основание, тем внимательнее нужно подходить к нижней сетке днища. Если уровень грунтовых вод высокий, а грунт пучинистый или водонасыщенный, нагрузка на конструкцию становится сложнее, и отдельные зоны требуют дополнительного расчета и усиления.

Почему расположение и шаг стержней нельзя брать одинаковыми для всех чаш?

Потому что чаша работает как пространственная конструкция, а не как плоский элемент. На нее одновременно действуют вода, грунт, собственный вес, усадка бетона и температурные деформации. При одинаковой схеме для всех случаев можно недоучесть реальные усилия в стенах, днище или узлах примыкания, и тогда каркас не сможет нормально перераспределять нагрузку.

Размеры чаши, глубина, тип грунта, уровень грунтовых вод и назначение конструкции напрямую меняют расчет. Чем крупнее объект и чем сложнее условия, тем плотнее и точнее должна быть схема армирования. На практике это влияет и на диаметр стержней, и на шаг их установки, и на количество дополнительных элементов. Универсальной раскладки здесь нет: схема должна соответствовать конкретным нагрузкам, иначе в эксплуатации появятся трещины и деформации.

Подходит ли армирование с одной стороны только для небольшой чаши?

Обычно одностороннее армирование недостаточно даже для сравнительно небольших чаш, если речь идет о конструкции, которая должна долго удерживать воду и сохранять герметичность. Бетон хорошо воспринимает сжатие, но плохо работает на растяжение, а растягивающие усилия возникают почти всегда — из-за давления воды, грунта, усадки и температурных перепадов.

Если арматура размещена только с одной стороны, другая зона бетона остается слабой именно там, где могут возникать обратные деформации. Это повышает риск трещин и локального раскрытия швов. Двойная схема нужна не ради избыточности, а для равномерного восприятия нагрузок. Поэтому даже при небольших габаритах чаще ориентируются на пространственный каркас с сетками по обе стороны элемента, особенно если чаша заглубленная или работает в сложных грунтовых условиях.

Нужно ли заранее продумывать рабочие швы, если заливка идет в несколько этапов?

Да, потому что рабочие швы могут стать слабым местом, если их не увязать с арматурным каркасом заранее. При поэтапной заливке бетон в разных участках твердеет в разное время, и в местах стыка особенно важно сохранить непрерывность работы конструкции. Если шов окажется в зоне высоких усилий, там возрастает риск трещин, протечек и нарушения монолитности.

Поэтому расположение швов лучше согласовывать с армированием еще до бетонирования. В таких местах обычно предусматривают нахлесты, дополнительные стержни и усиление примыканий, чтобы каркас оставался связанным после перерыва в работах. Это особенно важно для чаш, где герметичность не менее значима, чем несущая способность. Правильно спланированный шов помогает избежать ремонта уже в эксплуатации.
