Картриджные фильтры

Картриджные фильтры применяются для очистки воды, воздуха и технологических сред в быту и на производстве. Они сочетают простую конструкцию, высокую эффективность и удобство обслуживания.

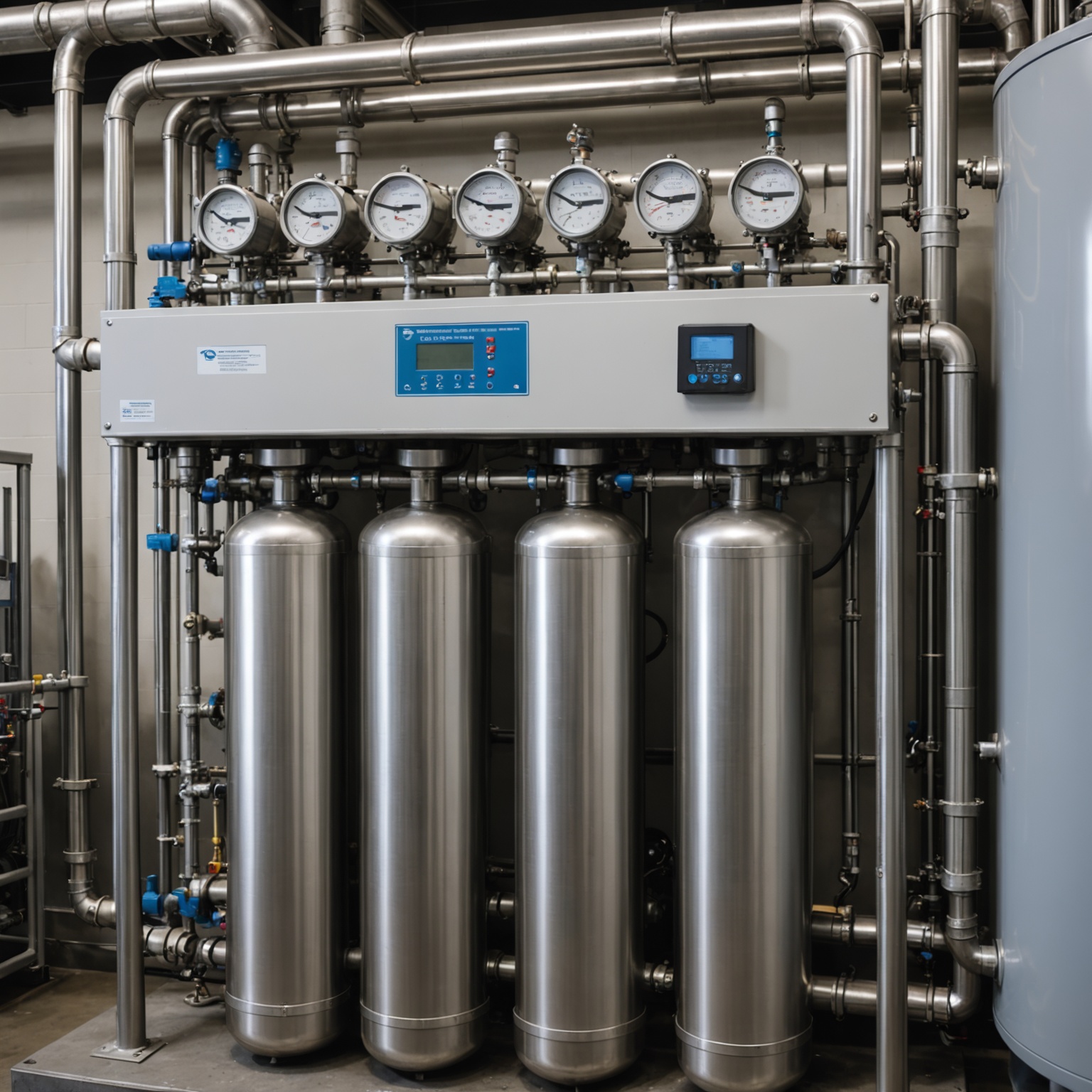

Картриджные фильтры: назначение, устройство и принцип работы

Картриджные фильтры — это один из самых распространённых и универсальных видов фильтрующего оборудования, применяемого для очистки воды, воздуха, технологических жидкостей и растворов. Их популярность объясняется сочетанием простоты конструкции, высокой эффективности и удобства обслуживания. В основе такого фильтра лежит сменный фильтрующий элемент — картридж, который задерживает загрязнения определённого размера и состава, а затем заменяется или очищается в зависимости от типа системы.

Подобные фильтры используются как в бытовых системах водоподготовки, так и на производстве: в пищевой, химической, фармацевтической, электронной и автомобильной отраслях. Несмотря на внешнюю простоту, правильный выбор картриджного фильтра напрямую влияет на качество очистки, ресурс оборудования и стабильность технологического процесса.

Как устроен картриджный фильтр

Конструкция картриджного фильтра обычно включает корпус, входной и выходной патрубки, уплотнительные элементы, прижимной механизм и сам фильтрующий картридж. Загрязнённая среда поступает в корпус, проходит через пористый материал картриджа и выходит уже очищенной. Частицы, превышающие размер пор, задерживаются внутри материала или на его поверхности.

Основные элементы конструкции

Корпус — защищает фильтрующий элемент и направляет поток жидкости или газа.
Картридж — сменный элемент, который выполняет основную фильтрацию.
Уплотнения — предотвращают обход загрязнённой среды мимо фильтрующего слоя.
Опорные решётки и сердечник — обеспечивают устойчивость картриджа под давлением.
Крышка или прижимной узел — позволяет быстро заменить элемент и обслуживать систему.

Принцип работы

Принцип работы зависит от структуры фильтрующего материала. В одних случаях загрязнения задерживаются на поверхности, образуя тонкий фильтрующий слой. В других — частицы улавливаются по всей толщине материала. По мере накопления загрязнений сопротивление потоку возрастает, а производительность системы снижается. Именно поэтому картридж требует периодической замены или регенерации.

Виды картриджных фильтров

Картриджные фильтры классифицируются по назначению, материалу, способу фильтрации и типу загрязнений, которые они задерживают. Выбор конкретного решения зависит от среды, температуры, давления, химической стойкости и требуемой степени очистки.

По типу очищаемой среды

Для воды — используются в бытовых и промышленных системах водоочистки.
Для воздуха — применяются в аспирационных установках, компрессорных линиях и системах вентиляции.
Для масел и топлива — необходимы в гидравлике, двигателях, насосных станциях и топливных системах.
Для химических растворов — подходят для агрессивных и технологических сред.

По структуре фильтрующего материала

Тип картриджа	Особенности	Преимущества	Ограничения
Пористый полипропиленовый	Глубинная фильтрация, задерживает мелкие частицы по всему объёму	Недорогой, универсальный, устойчив к большинству сред	Ограниченная термостойкость
Намоточный	Слои нити на каркасе, высокая грязеёмкость	Хорошо работает с взвешенными частицами	Может иметь менее точную фильтрацию
Плиссированный	Складчатая поверхность увеличивает площадь фильтрации	Высокая пропускная способность и большой ресурс	Выше стоимость
Металлический	Изготовлен из нержавеющей стали или сплавов	Подходит для высоких температур и агрессивных сред	Требует более сложной очистки
Угольный	Используется для сорбции хлора, запахов, органических соединений	Улучшает органолептические свойства воды	Не подходит для удаления механических примесей в больших объёмах

По способу улавливания загрязнений

Поверхностная фильтрация — частицы задерживаются на внешнем слое.
Глубинная фильтрация — загрязнения распределяются по толщине материала.
Комбинированная фильтрация — сочетает оба подхода и увеличивает ресурс элемента.

Преимущества и ограничения картриджных фильтров

Картриджные фильтры ценятся за удобство, предсказуемость и широкий диапазон применения. Однако у них есть и определённые ограничения, которые важно учитывать на этапе проектирования системы.

Преимущества

высокая степень очистки при компактных размерах;
простая замена фильтрующего элемента;
широкий выбор материалов и размеров пор;
возможность тонкой настройки качества фильтрации;
совместимость с различными жидкостями и газами;
отсутствие необходимости в сложном обслуживании для большинства моделей.

Ограничения

падение давления по мере загрязнения картриджа;
необходимость регулярной замены расходников;
ограниченная эффективность при высокой мутности без предварительной очистки;
риск быстрого засорения при неправильном подборе пористости;
для некоторых типов сред требуется частая регенерация или промывка.

Как выбрать картриджный фильтр

Грамотный выбор основывается не только на заявленной степени очистки, но и на реальных условиях эксплуатации. Ошибка в подборе приводит к частым заменам, росту затрат и нестабильной работе системы. Особенно важно учитывать характер загрязнений: песок, ржавчина, органика, нефтепродукты, взвеси, коллоиды или микрочастицы требуют разных подходов.

Основные критерии выбора

Размер частиц — определяет требуемую тонкость фильтрации, например 1, 5, 10, 25 мкм.
Производительность — должна соответствовать расходу среды без чрезмерной потери давления.
Рабочее давление — корпус и уплотнения должны выдерживать реальные условия.
Температура — некоторые материалы деформируются или теряют свойства при нагреве.
Химическая стойкость — особенно важна при очистке кислот, щелочей, растворителей и масел.
Ресурс картриджа — зависит от грязеёмкости и площади фильтрующей поверхности.

Почему важна правильная тонкость фильтрации

Слишком «грубый» картридж пропускает нежелательные загрязнения, а слишком «тонкий» быстро забивается и вызывает рост перепада давления. На практике нередко применяют многоступенчатую схему, где сначала устанавливается грубая ступень, затем более тонкая. Это увеличивает срок службы каждого элемента и улучшает качество очистки.

Пример подбора по ступеням

Если в воде присутствует песок и ржавчина, целесообразно сначала использовать фильтр 20–50 мкм, а затем картридж 5 мкм или 1 мкм. Такая схема уменьшает нагрузку на тонкий элемент и делает обслуживание более предсказуемым.

Расчёт перепада давления и ресурса

Работа картриджного фильтра тесно связана с перепадом давления. По мере загрязнения картриджа сопротивление возрастает, и это становится главным признаком необходимости обслуживания. При проектировании системы полезно учитывать ориентировочную зависимость между расходом, площадью фильтрации и сроком службы.

Упрощённо перепад давления можно представить как:

ΔP = k × Q / A

где ΔP — перепад давления, k — коэффициент сопротивления среды и материала, Q — расход, A — площадь фильтрующей поверхности.

Из этой зависимости следует, что при увеличении площади фильтрации сопротивление уменьшается. Именно поэтому плиссированные картриджи часто служат дольше: при том же габарите они имеют больше рабочей поверхности, чем гладкие элементы.

На что указывает рост перепада давления

увеличение концентрации загрязнений в потоке;
заполнение пор фильтрующего материала;
образование поверхностной грязевой корки;
необходимость замены картриджа;
возможные проблемы с предварительной очисткой.

Области применения картриджных фильтров

Картриджные фильтры востребованы в самых разных сферах, поскольку позволяют адаптировать процесс очистки под конкретную задачу. В быту они улучшают качество питьевой воды и защищают сантехнику. На производстве они обеспечивают стабильность технологических процессов и защищают дорогостоящее оборудование от преждевременного износа.

Бытовое применение

предочистка воды перед системами обратного осмоса;
удаление песка, ила, окалины и ржавчины;
снижение мутности и улучшение вкуса воды;
защита бытовой техники и смесителей.

Промышленное применение

подготовка воды для технологических линий;
очистка растворов перед розливом и фасовкой;
фильтрация масел и гидравлических жидкостей;
защита насосов, форсунок, теплообменников и мембран;
очистка воздуха и аспирация пыли в производственных помещениях.

Монтаж и обслуживание

Даже самый качественный картриджный фильтр не обеспечит стабильную работу без правильного монтажа. Важно обеспечить герметичность корпуса, соответствие направления потока и корректную посадку картриджа. Ошибки при установке приводят к байпасу — прохождению загрязнённой среды мимо фильтрующего элемента.

Основные правила установки

Проверить соответствие модели рабочему давлению и температуре.
Убедиться в чистоте корпуса и посадочных мест.
Использовать совместимые уплотнители.
Соблюдать направление потока, указанное на корпусе.
После монтажа провести контроль на утечки.

Обслуживание и замена

Обслуживание зависит от типа картриджа. Одноразовые элементы меняют по мере загрязнения, а некоторые металлические и сетчатые картриджи промывают и используют повторно. Срок службы не следует определять только по календарю: важнее состояние фильтрующего слоя, перепад давления и качество очищаемой среды.

Типичные признаки необходимости замены

заметное падение напора или расхода;
рост перепада давления на входе и выходе;
ухудшение прозрачности или качества очищенной среды;
видимое загрязнение картриджа;
превышение рекомендованного ресурса по паспорту.

Материалы изготовления картриджей

Выбор материала влияет на ресурс, точность фильтрации, устойчивость к химии и температуре. Для разных задач применяются различные решения, поэтому универсального материала не существует.

Материал	Свойства	Где применяется
Полипропилен	Химически стойкий, недорогой, подходит для воды и слабых растворов	Бытовая и промышленная водоочистка
Полиэстер	Обладает хорошей механической прочностью	Пыль, воздух, некоторые жидкости
Нержавеющая сталь	Высокая прочность, устойчивость к температуре и агрессивным средам	Химия, масло, пар, высокотемпературные процессы
Активированный уголь	Сорбирует хлор и органические соединения	Питьевая вода, предварительная доочистка
Целлюлоза и композиты	Хорошая фильтрация при определённых условиях	Специализированные системы

Типичные ошибки при использовании

Даже надёжный фильтр может работать неэффективно, если выбран или эксплуатируется неправильно. На практике ошибки чаще всего связаны не с самим устройством, а с несоответствием его характеристик реальным условиям.

установка картриджа с неподходящей тонкостью;
игнорирование предварительной фильтрации;
слишком редкая замена расходника;
использование несовместимого материала в агрессивной среде;
неправильная ориентация при монтаже;
работа при давлении и температуре выше допустимых значений;
пренебрежение контролем перепада давления.

Как продлить срок службы картриджных фильтров

Продление ресурса обычно достигается не одним способом, а набором практических мер. Чем стабильнее исходная среда и чем лучше подобрана ступенчатая схема, тем реже возникает необходимость в замене картриджей.

Практические рекомендации

Использовать предварительную грубую очистку при высокой загрязнённости.
Подбирать картридж по реальному анализу среды, а не только по паспорту оборудования.
Следить за перепадом давления и менять элемент до критического засорения.
Соблюдать рекомендованный расход через фильтр.
Не превышать допустимые параметры температуры и давления.
Хранить запасные картриджи в сухом и чистом месте.

Картриджные фильтры и качество очистки

Качество очистки зависит не только от размера пор, но и от равномерности структуры, площади контакта и стабильности потока. При высоком расходе и неравномерной загрузке фильтрующий слой может работать не в полном объёме. Поэтому важны не только характеристики самого картриджа, но и грамотная компоновка всей системы.

Для задач, где требуется особенно высокая чистота, картриджные фильтры часто выступают как одна из ступеней. Их дополняют механическими сетчатыми фильтрами, адсорбционными колоннами, мембранными модулями или системами обезжелезивания. Такой подход позволяет добиться устойчивого результата без чрезмерного роста эксплуатационных расходов.

Заключение

Картриджные фильтры остаются одним из самых практичных решений для тонкой и предсказуемой очистки воды, воздуха и технологических сред. Их главные достоинства — простая конструкция, широкий выбор материалов, удобство обслуживания и высокая эффективность при правильном подборе. Чтобы система работала надёжно, важно учитывать тип загрязнений, требуемую тонкость фильтрации, условия эксплуатации и своевременно обслуживать фильтрующий элемент. В этом случае картриджный фильтр становится не просто расходным узлом, а важной частью стабильной и безопасной работы всей системы.

FAQ

Почему картриджный фильтр начинает хуже пропускать поток даже если визуально он ещё целый?

Падение пропускной способности обычно связано не с поломкой корпуса, а с накоплением загрязнений в самом фильтрующем слое. По мере работы частицы задерживаются на поверхности или в толще материала, из-за чего возрастает сопротивление потоку и растёт перепад давления. Снаружи картридж может выглядеть почти нормально, но внутри уже сформирован плотный слой осадка, который и ограничивает прохождение среды.

На практике это проявляется как снижение расхода, более медленная работа системы или рост нагрузки на насос. Если продолжать эксплуатацию без замены, можно получить не только ухудшение качества очистки, но и дополнительный износ оборудования из-за перегрузки. Поэтому ориентироваться лучше не на внешний вид, а на рабочие признаки: перепад давления, падение производительности и время, прошедшее с момента установки.

Если загрязнение происходит слишком быстро, это часто говорит о неверно подобранной тонкости фильтрации или отсутствии предварительной ступени очистки. В таком случае тонкий картридж берёт на себя слишком много грубых примесей и забивается раньше срока.

Чем отличается глубинная фильтрация от поверхностной и какую выбрать?

При поверхностной фильтрации загрязнения задерживаются в основном на внешнем слое материала. Такой подход удобен, когда важно быстро и чётко отсечь частицы заданного размера, но рабочая поверхность быстрее забивается, если в среде много взвеси. В глубинной фильтрации частицы распределяются по толщине картриджа, поэтому он обычно дольше сохраняет рабочие свойства и лучше переносит загрязнённую среду.

Выбор зависит от характера примесей. Если в потоке много мелкой взвеси и важен ресурс элемента, глубинные картриджи часто оказываются практичнее. Если же требуется более строгий контроль по размеру частиц, а загрязнение не слишком интенсивное, поверхностные решения могут быть предпочтительнее. Комбинированные варианты совмещают оба принципа и помогают сбалансировать точность и ресурс.

Важно учитывать и последствия выбора. Слишком «точный» элемент в грязной среде быстро создаст высокий перепад давления, а слишком «грубый» не обеспечит нужную чистоту. Поэтому на практике часто начинают с более грубой ступени, а затем переходят к тонкой.

Можно ли ставить слишком мелкий картридж для более качественной очистки?

Теоретически более мелкая пористость действительно задерживает меньше загрязнений, но на практике это не всегда даёт лучший результат. Если картридж выбран слишком тонким относительно состава среды, он быстро забивается, и сопротивление потоку резко растёт. В итоге система начинает работать хуже, а расходники приходится менять заметно чаще.

Это особенно заметно там, где в потоке есть песок, ржавчина, органика или другие крупные включения. Вместо устойчивой работы получается постоянная борьба с засорением, повышением давления и падением производительности. В такой ситуации более правильным решением бывает ступенчатая схема: сначала грубая очистка, затем тонкая.

Поэтому «чем мельче, тем лучше» — неудачный принцип для подбора. Важнее, чтобы размер пор соответствовал реальному составу загрязнений и возможностям системы. Тогда картридж будет не только очищать лучше, но и служить дольше.

Как понять, что картридж пора менять, а не просто промывать?

Ориентироваться стоит на тип картриджа и на рост перепада давления. Если фильтрующий элемент рассчитан на замену, а не на регенерацию, промывка обычно даёт лишь кратковременный эффект и не восстанавливает исходную пропускную способность. Когда сопротивление уже заметно выросло, а расход падает, это прямой признак того, что рабочий ресурс близок к завершению.

Для некоторых материалов допустима очистка или регенерация, но даже в этом случае она эффективна не всегда. Если загрязнения глубоко вошли в структуру материала, промывка может убрать только часть осадка, после чего перепад давления быстро снова вырастет. Особенно это актуально при высоком содержании мелких взвесей, масел, органики или при работе с агрессивными средами.

Практически правильнее сравнивать состояние фильтра с исходными параметрами работы: расход, давление до и после картриджа, частота обслуживания. Если после очистки элемент почти сразу теряет свойства, выгоднее заменить его и устранить причину быстрого засорения.

Почему плиссированные картриджи служат дольше, чем обычные?

Главная причина — увеличенная рабочая площадь фильтрующего материала. Складчатая форма позволяет разместить больше поверхности в тех же габаритах, а значит поток распределяется равномернее и нагрузка на отдельные участки снижается. За счёт этого загрязнения накапливаются медленнее, и картридж дольше сохраняет нормальный перепад давления.

Кроме ресурса, плиссированные элементы часто обеспечивают и более высокую пропускную способность. Это полезно там, где важно не только хорошо очищать среду, но и не мешать потоку. Однако у такого решения есть и обратная сторона: обычно оно стоит дороже, а целесообразность зависит от реальной нагрузки и качества исходной среды.

Если загрязнений немного, а расход высокий, плиссированный картридж часто оказывается оптимальным. Но если среда очень грязная и без предварительной очистки, даже большая площадь не спасёт от слишком быстрого засорения. В таком случае лучше смотреть на многоступенчатую схему и оценивать весь цикл обслуживания, а не только срок службы одного элемента.

Подходит ли угольный картридж для удаления песка и ржавчины?

Для механических примесей угольный картридж обычно не является удачным выбором. Его основная задача — сорбция хлора, запахов и органических соединений, то есть улучшение органолептических свойств воды и удаление растворённых компонентов. Песок, ржавчина и другие взвеси лучше задерживаются картриджами, рассчитанными именно на механическую фильтрацию.

Если использовать угольный элемент в грязной среде с большим количеством твёрдых частиц, он быстро потеряет эффективность. Крупные загрязнения забьют структуру раньше, чем сорбционные свойства будут полноценно задействованы. Это приведёт к лишним затратам и сокращению ресурса без заметного выигрыша в качестве очистки.

Практичнее ставить угольный картридж после ступени, которая убирает механические примеси. Тогда он работает по своему назначению и служит дольше. Такая схема особенно полезна, когда нужно одновременно улучшить вкус, запах и прозрачность среды.

Как выбрать картридж для агрессивной среды или высокой температуры?

Здесь решающими становятся материал корпуса и самого фильтрующего элемента, а также стойкость уплотнений. Для высоких температур и агрессивных сред часто выбирают металлические картриджи из нержавеющей стали или специальных сплавов, потому что они лучше сохраняют форму и свойства в тяжёлых условиях. Полимерные элементы могут деформироваться или быстрее терять ресурс.

Но важно учитывать не только температуру, а и химический состав среды. Одни материалы устойчивы к кислотам, другие — к щелочам, растворителям или маслам. Ошибка в этом вопросе приводит к потере прочности, разрушению структуры и возможному обходу потока мимо фильтрующего слоя. Тогда фильтр формально стоит в системе, но качество очистки резко падает.

Для таких условий особенно важны уплотнения и прижимной узел, потому что даже стойкий картридж не поможет при негерметичной посадке. Лучше заранее сверять совместимость всех элементов с рабочей средой, а не только подбирать фильтрующий материал.

Что будет, если картриджный фильтр поставить без предварительной ступени очистки?

Если в среде много песка, ржавчины, взвесей или других крупных загрязнений, основной картридж будет принимать на себя всю нагрузку. Это почти всегда ускоряет засорение, повышает перепад давления и сокращает срок службы расходника. В результате обслуживание становится чаще, а система теряет стабильность.

Особенно это заметно при тонкой фильтрации. Мелкий картридж в грязном потоке быстро заполняется, и его ресурс расходуется не на доочистку, а на постоянную борьбу с грубыми примесями. При этом качество выходной среды может быть нестабильным, потому что рабочие параметры меняются слишком быстро.

Предварительная ступень не только продлевает жизнь основному элементу, но и делает работу всей схемы более предсказуемой. Обычно сначала убирают крупные частицы, а затем уже переходят к более тонкой очистке. Это помогает распределить нагрузку и снизить эксплуатационные расходы.

Можно ли совмещать разные типы картриджей в одной системе?

Да, это как раз один из самых практичных способов повысить ресурс и качество очистки. В многоступенчатой схеме сначала ставят элемент для грубой задержки крупных загрязнений, а затем — более тонкий картридж. Такой подход позволяет разгрузить чувствительную ступень и уменьшить риск быстрого засорения.

Комбинация подбирается по составу среды. Например, при наличии песка и ржавчины сначала логично использовать более грубую очистку, а потом уже доводить степень фильтрации до требуемого уровня. Если нужна не только механическая очистка, но и удаление запахов или хлора, после механической ступени может использоваться угольный элемент.

Важно, чтобы каждый картридж выполнял свою задачу, а не дублировал функции соседнего. Иначе возрастут потери давления и расходы на обслуживание без ощутимой пользы. Грамотно подобранная связка ступеней обычно работает стабильнее, чем один универсальный, но перегруженный элемент.
