Проектирование композитной чаши: с чего начинается надежный результат
Композитная чаша — это конструкция, которая сочетает прочность, малый вес, устойчивость к влаге и химическим воздействиям, а также высокую технологичность изготовления. Такие изделия применяются в бассейнах, купелях, резервуарах, декоративных водоемах, технологических емкостях и других объектах, где важны герметичность и долговечность. Однако качество конечного результата определяется не только материалом, но прежде всего грамотным проектированием. Именно на стадии проекта закладываются форма, толщина стенок, схема армирования, требования к основанию, способ эксплуатации и запас надежности.
Проектирование композитной чаши нельзя сводить к выбору красивой формы и расчету размеров. Это комплексная инженерная задача, где необходимо учитывать нагрузки, условия среды, особенности монтажа, температурные деформации, совместимость слоев, технологию изготовления и последующее обслуживание. Ошибки на этой стадии приводят к растрескиванию, короблению, отслоению покрытий, потере герметичности и преждевременному ремонту. Поэтому проект должен быть не только визуально продуманным, но и конструктивно выверенным.
Что представляет собой композитная чаша
Композитная чаша — это многослойная конструкция, в которой каждый слой выполняет свою функцию. Внешний гелькоут или защитное покрытие обеспечивает гладкость, стойкость к ультрафиолету и улучшает внешний вид. Несущая часть создается из стекловолокна, базальтового волокна, углеволокна или их комбинаций, пропитанных полимерной смолой. Внутренние слои формируют геометрию, обеспечивают жесткость и воспринимают эксплуатационные нагрузки.
Такая структура позволяет получить изделие, которое легче металла или бетона при сопоставимой прочности, а в ряде случаев — и более устойчивое к коррозии, химии и перепадам температуры. Но композит не прощает просчетов: если неправильно распределить толщину или не учесть локальные напряжения, материал поведет себя хрупко. Именно поэтому проектирование композитной чаши всегда строится на балансе между массой, прочностью и технологичностью.
Основные области применения
- плавательные и купальные бассейны;
- спа- и гидромассажные чаши;
- декоративные водные объекты;
- емкости для воды и технических жидкостей;
- резервуары в частном и промышленном секторе;
- специальные санитарные и лабораторные конструкции.
Задачи, которые решает проектирование
Проектирование композитной чаши выполняет не одну, а сразу несколько функций. Во-первых, оно определяет форму и размеры изделия в соответствии с назначением. Во-вторых, помогает рассчитать конструкцию на прочность и долговечность. В-третьих, формирует технологию производства и монтажа. В-четвертых, задает требования к эксплуатации и обслуживанию.
Ключевые проектные задачи
- Выбор геометрии чаши с учетом функциональности и удобства использования.
- Расчет нагрузок от воды, грунта, оборудования и людей.
- Определение толщины стенок, ребер жесткости и зон усиления.
- Подбор состава композита и защитных покрытий.
- Разработка схемы опирания, основания и узлов крепления.
- Учет температурного расширения и возможных деформаций.
- Подготовка технической документации для изготовления и монтажа.
Исходные данные для проекта
Качественный проект начинается со сбора исходных данных. Без них невозможно обеспечить ни безопасность, ни ресурс конструкции. Чем точнее определены условия эксплуатации, тем меньше риск ошибок в расчетах и производстве.
| Параметр | Зачем нужен | Что влияет на решение |
|---|---|---|
| Назначение чаши | Определяет требования к прочности и отделке | Бассейн, резервуар, декоративный объект |
| Габариты | Формируют нагрузку и технологию изготовления | Длина, ширина, глубина, объем |
| Условия установки | Влияют на схему опирания и защиту основания | Помещение, улица, грунт, подземная часть |
| Температурный режим | Нужен для учета деформаций | Мороз, нагрев, перепады температуры |
| Химическая среда | Определяет стойкость смолы и покрытия | Хлор, соли, реагенты, стоки |
| Нагрузки | Основной фактор расчета конструкции | Вода, грунт, оборудование, вибрации |
Материалы и их роль в конструкции

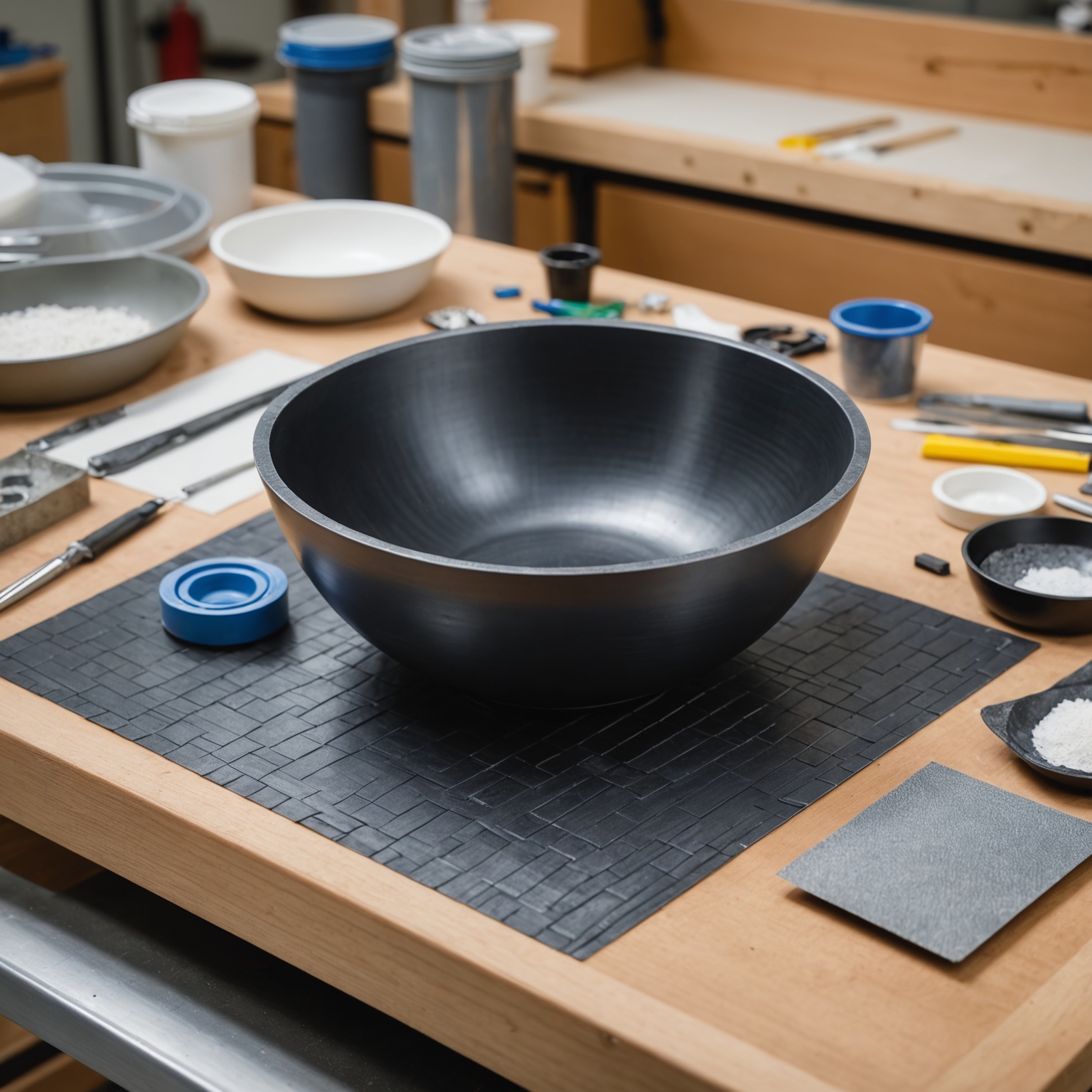

Выбор материалов напрямую влияет на качество композитной чаши. Разные компоненты композита отвечают за разные свойства: одни придают жесткость, другие — стойкость к влаге и химии, третьи — прочность на растяжение и ударную нагрузку. Ошибка в выборе может сделать изделие слишком хрупким или, наоборот, неоправданно тяжелым и дорогим.
Смолы
В основе большинства композитных изделий лежат полиэфирные, винилэфирные или эпоксидные смолы. Полиэфирные применяются чаще всего благодаря доступности и удобству обработки. Винилэфирные обладают лучшей химической стойкостью и более высокой надежностью при длительном контакте с водой и агрессивными средами. Эпоксидные системы обеспечивают высокую адгезию и прочность, но требуют более точного соблюдения технологии.
Армирующие материалы
Стеклоткань и стекломат являются классическими армирующими материалами для чаш. В ответственных участках могут применяться базальтовые ткани, углеволокно или комбинированные слои. Выбор зависит от нагрузок, бюджета и требований к ресурсу изделия. При правильном сочетании слоев композит получает нужную жесткость без лишней массы.
Защитные покрытия
Внутренняя поверхность чаши должна быть не только красивой, но и устойчивой к износу. Для этого используются гелькоуты и специальные барьерные слои. Они уменьшают водопоглощение, защищают от ультрафиолета и делают поверхность гладкой, что особенно важно для бассейнов и санитарных изделий.
Конструктивные принципы проектирования
Проект композитной чаши строится вокруг нескольких базовых принципов: равномерное распределение напряжений, исключение резких перепадов толщины, усиление зон концентрации нагрузок и обеспечение стабильности формы. Композитный материал хорошо работает в многослойной схеме, но плохо переносит локальные дефекты, острые углы и необоснованные вырезы.
Геометрия и форма
Форма чаши должна соответствовать назначению. Плавные линии улучшают распределение напряжений и повышают технологичность изготовления. Резкие переходы, глубокие выемки и тонкие выступающие элементы усложняют формование и могут стать источником трещин. Чем сложнее геометрия, тем тщательнее должен быть проект.
Почему скругления важны
Скругления уменьшают концентрацию напряжений в углах, особенно в местах сопряжения стенок и дна. В композитной чаше это критично, поскольку именно на переходных зонах часто возникают микродефекты, которые постепенно развиваются в повреждения. Даже небольшое увеличение радиуса сопряжения может заметно повысить ресурс конструкции.
Толщина стенок и многослойность
Толщина композитной чаши определяется не по шаблону, а расчетом. На нее влияют размеры, форма, тип нагрузки, наличие ребер жесткости и характер эксплуатации. В одной и той же чаше толщина может быть различной: на дне, стенках, бортах, в местах установки форсунок и закладных элементов. Это нормально, если переходы выполнены грамотно и без резких скачков.
Важен не только суммарный размер, но и структура слоев. Например, наружный защитный слой может быть относительно тонким, а несущая часть — более массивной и армированной. Усиления закладываются заранее, а не добавляются после появления дефекта, иначе нарушается монолитность изделия.
Расчет нагрузок и запас прочности
Одним из самых ответственных этапов является расчет воздействий, которые чаша будет испытывать в процессе эксплуатации. Для бассейна это прежде всего давление воды, для резервуара — гидростатическая нагрузка и масса содержимого, для уличных объектов — еще и давление грунта, снеговые и температурные факторы. В некоторых случаях добавляются динамические колебания от оборудования и вибрации.
Простейший пример оценки давления воды
Гидростатическое давление можно оценить по формуле:
p = ρgh, где ρ — плотность воды, g — ускорение свободного падения, h — глубина.
Если глубина чаши составляет 2 метра, то давление у дна будет существенно выше, чем в верхней части стенок. Это означает, что нижние зоны должны иметь усиление. Подобный расчет кажется простым, но в инженерной практике он дополняется учетом формы, опирания и возможной неравномерности заполнения.
Запас прочности
Запас прочности необходим, чтобы конструкция выдерживала не только нормативные, но и нештатные воздействия: кратковременные перегрузки, усадку основания, локальный удар, температурный шок, ошибки эксплуатации. Однако чрезмерное увеличение запаса приводит к перерасходу материалов и усложнению монтажа. Хороший проект ищет разумный баланс.
Основание и опирание чаши
Даже идеально спроектированная композитная чаша может выйти из строя, если основание выполнено неправильно. Конструкция должна опираться на подготовленную поверхность, которая исключает точечные перегрузки и неравномерную усадку. Для этого часто используют бетонную плиту, песчано-цементную подготовку, подливочные составы или специальные опорные системы.
Требования к основанию
- ровность без локальных перепадов;
- достаточная несущая способность;
- устойчивость к влаге и морозу;
- минимизация усадки;
- отсутствие острых включений и выступов;
- соответствие геометрии чаши.
Если основание проседает неравномерно, в композите появляются напряжения изгиба. Сначала это может выражаться в мелких трещинах, затем — в разгерметизации. Поэтому проект основания рассматривается как часть общего проекта чаши, а не как отдельная строительная задача.
Технологические особенности изготовления
Проектирование композитной чаши должно учитывать способ производства. Одно дело — ламинирование вручную, другое — вакуумная инфузия, третье — формование по матрице с последующей термообработкой. Каждый метод предъявляет свои требования к допускам, толщине слоев, времени полимеризации и качеству поверхности.
Что важно предусмотреть заранее
- Разделение изделия на зоны с различной толщиной и жесткостью.
- Расположение закладных деталей и технологических вырезов.
- Удобство извлечения изделия из формы.
- Контроль качества каждой стадии ламинирования.
- Возможность визуального и инструментального осмотра после производства.
Особого внимания требуют узлы присоединения трубопроводов, сливов, переливов, форсунок и крепежных элементов. Именно в этих местах чаще всего возникают локальные нагрузки и нарушения герметичности. Проект должен обеспечивать усиление вокруг проемов и правильную интеграцию закладных деталей в тело конструкции.
Тепловые деформации и климатические факторы
Композитная чаша эксплуатируется в условиях, где температура может заметно меняться. Материалы конструкции расширяются и сжимаются по-разному, а это создает дополнительные напряжения. Если изделие находится на улице, к этому добавляются солнечное излучение, замерзание воды, сезонные перепады и влажностные колебания.
Что учитывается при климатическом проектировании
- диапазон рабочих температур;
- частота переходов через ноль;
- воздействие прямого солнечного света;
- риск замерзания жидкости внутри чаши;
- возможность образования льда на поверхности;
- тепловое расширение крепежа и трубопроводов.
Особенно важно избегать жесткого запирания конструкции в неподвижных узлах. Если чаша не может компенсировать температурное расширение, внутренние напряжения накапливаются и ослабляют материал. Поэтому в проект часто закладываются компенсационные зазоры, эластичные соединения и продуманная схема сопряжения с инженерными системами.
Эргономика и эксплуатационная логика
Если чаша предназначена для постоянного использования людьми, инженерная часть должна сочетаться с эргономикой. Глубина, уклоны, ширина проходов, высота борта, расположение лестниц и сидений — все это влияет на удобство и безопасность. Непродуманная форма может быть красивой на чертеже, но неудобной в реальной эксплуатации.
Параметры, которые влияют на удобство
| Элемент | Что важно учесть | Практический эффект |
|---|---|---|
| Борт | Высота, ширина, удобство опоры | Безопасный вход и выход |
| Дно | Уклон, нескользкость, отсутствие ступенек | Комфорт и безопасность |
| Лестницы | Количество ступеней, форма, крепление | Удобство эксплуатации |
| Сиденья и лежаки | Эргономика, усиление под нагрузкой | Стабильность и комфорт |
Типичные ошибки проектирования
На практике наиболее частые проблемы возникают не из-за материала как такового, а из-за недооценки условий эксплуатации. Композитная чаша может служить долго, если проект исключает слабые места. Ошибки обычно повторяются, и именно поэтому их полезно знать заранее.
Наиболее распространенные просчеты
- недостаточное усиление в зоне дна и углов;
- игнорирование температурных деформаций;
- неправильный подбор смолы под среду эксплуатации;
- отсутствие схемы опирания на основании;
- слабая проработка узлов ввода коммуникаций;
- слишком тонкие стенки ради экономии материала;
- резкие геометрические переходы без скруглений;
- неучет усадки и монтажа на неровное основание.
Каждая из этих ошибок способна сократить срок службы конструкции. Важно понимать, что композит не исправляет просчеты, а лишь делает их менее заметными на этапе изготовления. Со временем скрытый дефект почти всегда проявляется.
Контроль качества на стадии проекта и производства
Проектирование композитной чаши включает и систему контроля качества. Хороший проект задает не только геометрию, но и критерии проверки: где измерять толщину, как контролировать адгезию слоев, какие участки осматривать особенно тщательно, какие отклонения допустимы, а какие требуют браковки.
Что проверяют чаще всего
- соответствие размеров проекту;
- отсутствие расслоений и пустот;
- равномерность толщины стенок;
- качество поверхности и покрытий;
- герметичность соединений;
- состояние закладных деталей и усилений.
Для ответственных изделий полезно предусматривать испытание на заполнение водой и контроль деформаций. Если чаша выдерживает испытание без заметного изменения геометрии и без признаков протечек, это подтверждает правильность конструктивных решений. При обнаружении отклонений проще исправить их до монтажа, чем устранять после ввода в эксплуатацию.
Срок службы и обслуживание как часть проектирования
Грамотный проект всегда учитывает последующее обслуживание. Если доступ к арматуре, трубопроводам и наружным зонам чаши затруднен, даже мелкий ремонт превращается в серьезную проблему. Поэтому при разработке конструкции важно заранее предусмотреть возможность ревизии, очистки и локального восстановления покрытия.
Что повышает долговечность
- правильный выбор смолы и покрытия под конкретную среду;
- защита от ультрафиолета;
- исключение постоянного перегрева и замораживания;
- регулярный осмотр швов и закладных элементов;
- своевременная очистка поверхности без абразивного повреждения;
- поддержание стабильного режима эксплуатации.
Если композитная чаша спроектирована с учетом будущего обслуживания, ее ресурс заметно возрастает. Важно не только создать прочную оболочку, но и обеспечить возможность безболезненно поддерживать ее в рабочем состоянии.
Заключение
Проектирование композитной чаши — это инженерная работа, в которой форма, материал, расчеты и условия эксплуатации должны быть связаны в единое решение. Надежность такой конструкции зависит от точности исходных данных, грамотного выбора композитной системы, правильного расчета нагрузок, продуманного основания и учета температурных деформаций. Чем более детально проработан проект, тем выше ресурс изделия, тем ниже риск ремонта и тем стабильнее поведение чаши в реальной эксплуатации. Именно поэтому качественное проектирование является не дополнительным этапом, а основой долговечности всей конструкции.
