Система трубопроводов

Система трубопроводов — это инженерная сеть для транспортировки жидкостей, газов, паров и смесей в заданном режиме. От правильного подбора элементов, расчета и монтажа зависит надежность, безопасность и эффективность работы объекта.

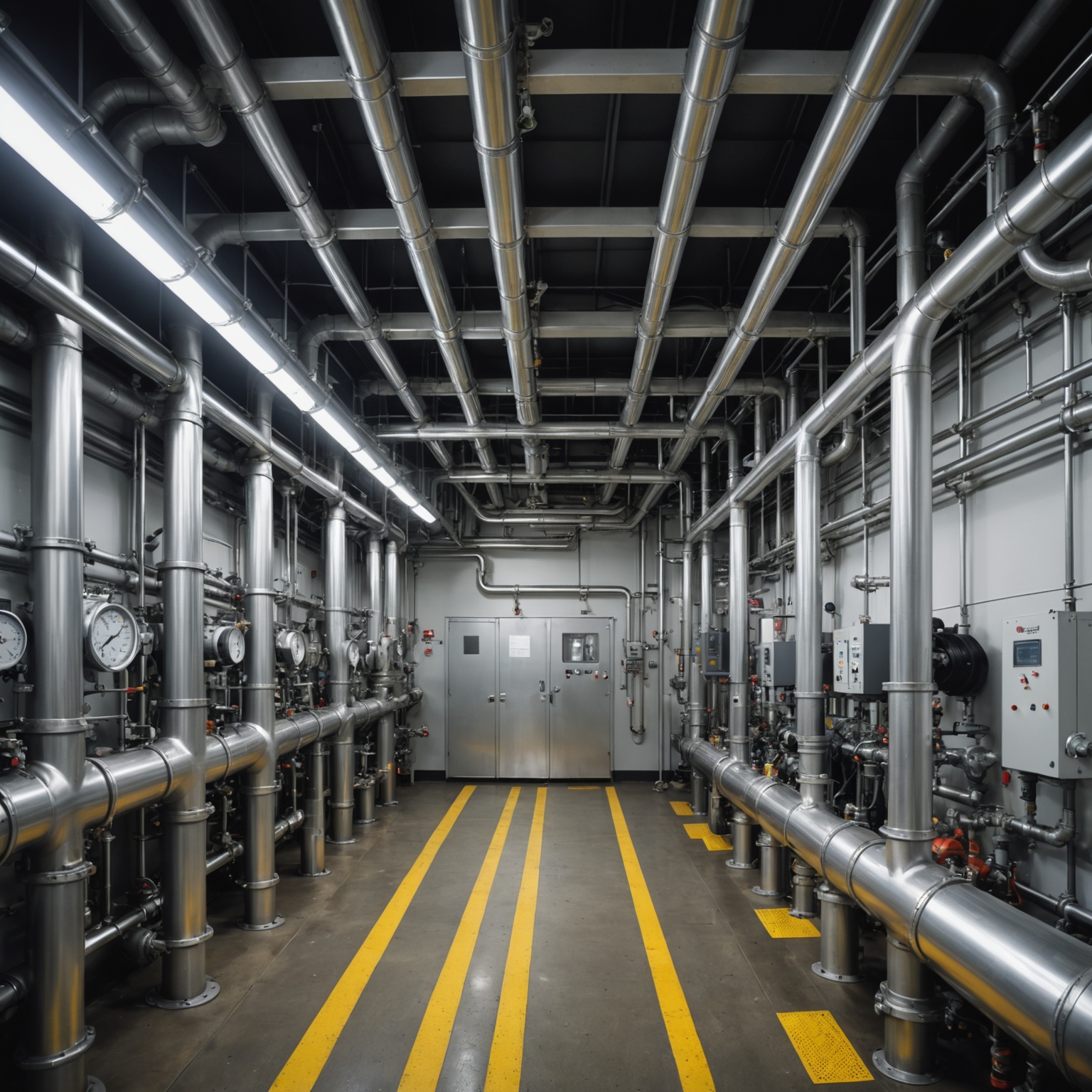

Система трубопроводов: назначение, устройство и роль в инженерной инфраструктуре

Система трубопроводов — это совокупность труб, соединительных элементов, арматуры, опор, компенсаторов, приборов контроля и вспомогательных устройств, предназначенных для транспортировки жидкостей, газов, паров или смесей под заданным давлением и в определенном режиме. Такие системы лежат в основе водоснабжения, отопления, канализации, технологических процессов, пожаротушения, вентиляции и множества промышленных линий. От их надежности зависит не только бесперебойность работы объекта, но и безопасность людей, сохранность оборудования, энергоэффективность и срок службы здания или предприятия.

Трубопроводная система не сводится к простому набору труб. Это инженерная структура, в которой каждый элемент работает в связке с другими. Неправильно подобранный диаметр, слабое соединение, отсутствие компенсации температурных деформаций или неверная схема разводки могут привести к падению давления, шуму, утечкам, гидроударам и дорогостоящим авариям. Поэтому проектирование и монтаж трубопроводов требуют учета множества факторов: среды, температуры, давления, длины трассы, условий прокладки, коррозионной стойкости, обслуживания и резервирования.

Основные элементы трубопроводной системы

Чтобы понять принцип работы системы, важно разобрать ее состав. Независимо от назначения, большинство трубопроводов включают базовый набор компонентов, каждый из которых выполняет свою функцию.

Трубы

Труба — основной канал транспортировки среды. Она может быть изготовлена из стали, меди, нержавеющей стали, полимеров, чугуна, композитов или многослойных материалов. Выбор зависит от рабочей среды, температуры, давления, химической активности и требований к монтажу. Например, для питьевого водоснабжения широко применяются полимерные трубы, а для высокотемпературных и высоконапорных технологических линий — стальные или нержавеющие.

Соединительные детали

К соединительным элементам относятся отводы, тройники, переходы, муфты, фланцы, крестовины, заглушки и резьбовые фитинги. Они обеспечивают изменение направления, разветвление потока, соединение участков разного диаметра и завершение линии. Качество этих деталей критично: именно в местах соединений чаще всего возникают протечки и ослабление герметичности.

Запорная и регулирующая арматура

Арматура служит для перекрытия, распределения и регулирования потока. К ней относятся задвижки, краны, клапаны, затворы, регуляторы давления и обратные клапаны. Запорная арматура позволяет изолировать участок сети для ремонта или аварийного отключения. Регулирующая — поддерживает нужные параметры расхода и давления. Обратные клапаны предотвращают обратное движение среды, что особенно важно в насосных, отопительных и пожарных системах.

Опоры и крепления

Трубопроводы должны быть надежно зафиксированы, но при этом иметь возможность компенсировать линейные расширения и вибрации. Для этого используют неподвижные и скользящие опоры, подвесы, хомуты, направляющие элементы. Правильный подбор креплений снижает нагрузку на стыки и предотвращает деформацию трассы.

Компенсаторы и устройства защиты

При изменении температуры трубы удлиняются или укорачиваются. Чтобы избежать напряжений, применяют компенсаторы: сильфонные, линзовые, П-образные, сальниковые. К устройствам защиты относятся предохранительные клапаны, воздухоотводчики, грязевики, фильтры, демпферы гидроудара и устройства контроля утечек.

Приборы контроля и автоматики

Манометры, термометры, расходомеры, датчики давления, уровнемеры и системы диспетчеризации позволяют отслеживать состояние трубопровода в реальном времени. В современных инженерных системах именно автоматизация делает эксплуатацию безопасной и экономичной.

Классификация трубопроводов по назначению

Трубопроводные системы различаются не только по материалу и способу прокладки, но и по функциональному назначению. Это влияет на нормативные требования, конструкцию и режим эксплуатации.

Тип системы	Переносимая среда	Особенности
Водоснабжение	Холодная и горячая вода	Требования к санитарной безопасности, защите от коррозии и гидроудара
Отопление	Вода, теплоноситель, пар	Работа при повышенной температуре, важна компенсация расширения
Канализация	Сточные воды, осадки	Нужны уклоны, стойкость к загрязнению и абразивному износу
Газоснабжение	Природный газ, смеси	Особые требования к герметичности, контролю утечек и безопасности
Пожаротушение	Вода, пена, огнетушащие составы	Высокая надежность, резервирование, быстрый выход на режим
Технологические линии	Химические среды, сырье, пар, сжатый воздух	Зависимость от производственного процесса, коррозионной и термической стойкости

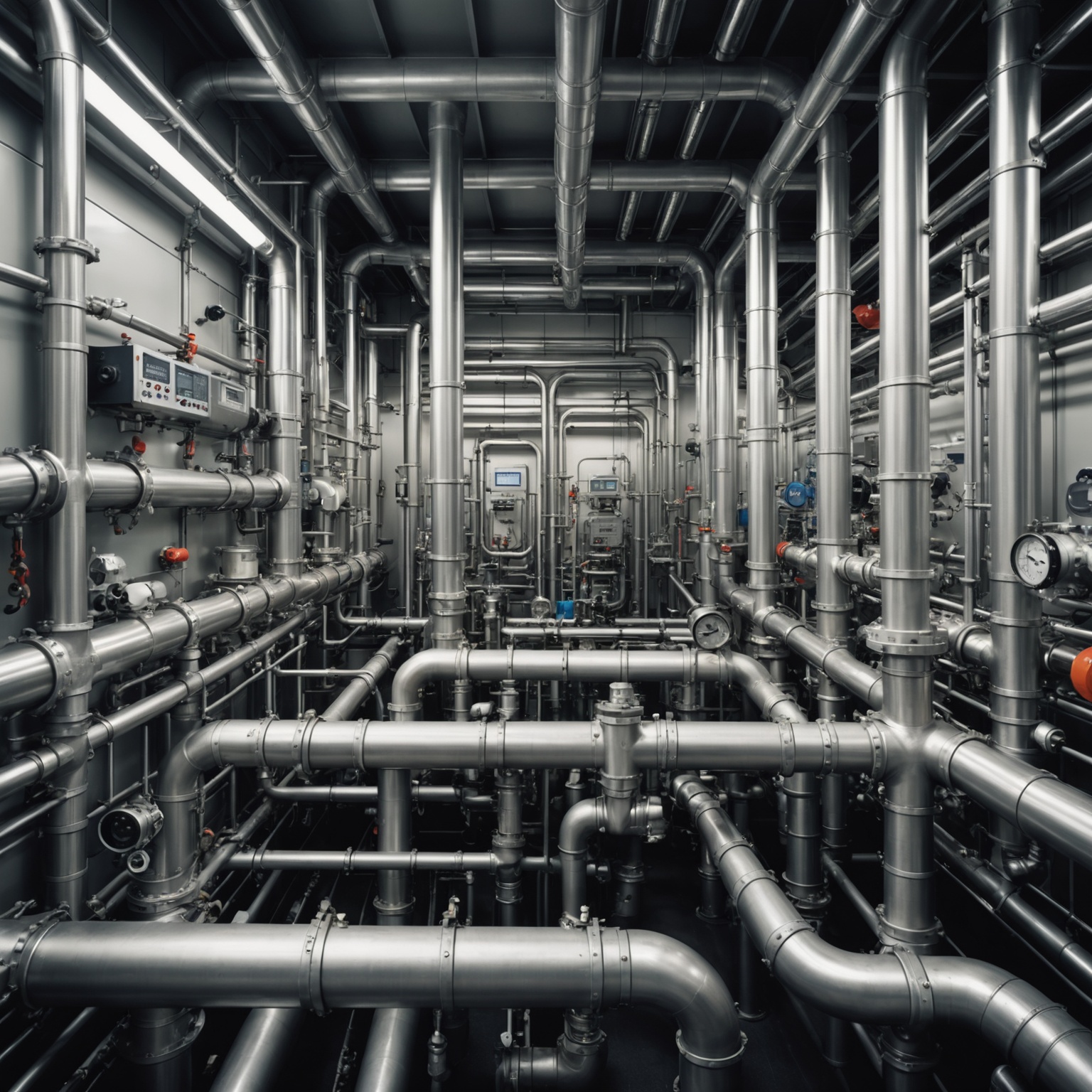

Принципы проектирования трубопроводной системы

Грамотное проектирование начинается с определения условий работы. Нужно учитывать не только текущие параметры, но и возможные изменения в будущем: рост нагрузки, расширение здания, изменение технологического режима, требования к обслуживанию. Систему лучше проектировать так, чтобы она имела запас по пропускной способности и была удобна для ремонта.

Расчет диаметра труб

Один из ключевых параметров — диаметр. Если он слишком мал, растет сопротивление движению среды, падает давление, увеличиваются шум и энергозатраты. Если слишком велик — система становится дороже и может работать неэффективно из-за низкой скорости потока. В практических расчетах учитывают расход, скорость и допустимые потери давления.

Упрощенная зависимость расхода выглядит так:

Q = v × A,

где Q — расход, v — скорость потока, A — площадь поперечного сечения трубы.

Для круглой трубы:

A = πD² / 4,

где D — внутренний диаметр. Из этих формул видно, что даже небольшое изменение диаметра заметно влияет на пропускную способность.

Учет гидравлических потерь

При движении среды по трубопроводу неизбежно возникают потери давления. Они зависят от длины трассы, числа поворотов, шероховатости стенок, наличия арматуры и скорости потока. Чем больше сопротивление, тем мощнее должны быть насосы или тем выше должен быть начальный напор. Особенно важно учитывать местные сопротивления: отводы, тройники, сужения, клапаны и фильтры.

Температурное расширение

Для металлических труб линейное расширение может быть значительным. При высоких температурах без компенсации труба испытывает напряжение, которое передается на сварные швы, фланцы и опоры. Для расчета удлинения часто используют формулу:

ΔL = α × L × ΔT,

где ΔL — изменение длины, α — коэффициент линейного расширения материала, L — исходная длина, ΔT — изменение температуры.

Например, длинная стальная магистраль при заметном перепаде температур требует компенсатора или специальной схемы прокладки с петлями расширения.

Разделение на участки и резервирование

Сложные сети делят на отдельные контуры и секции. Это упрощает обслуживание и уменьшает зону отключения при ремонте. В критически важных системах применяют резервные линии, насосы-дублеры и параллельные участки, чтобы сохранять работоспособность при выходе из строя одного элемента.

Материалы труб и их особенности

Выбор материала — один из самых ответственных этапов. Каждый материал имеет преимущества и ограничения, которые необходимо соотносить с назначением системы.

Стальные трубы

Сталь отличается прочностью, термостойкостью и пригодностью для высоких давлений. Она широко применяется в промышленности, отоплении, паровых и технологических системах. Основные минусы — коррозия, значительный вес и необходимость качественной антикоррозионной защиты. Для повышения долговечности используют оцинкование, окраску, изоляцию и нержавеющие сплавы.

Полимерные трубы

Полиэтилен, полипропилен, ПВХ и их модификации удобны в монтаже, устойчивы к коррозии и обладают малой массой. Они востребованы в водоснабжении, канализации и некоторых отопительных системах. Полимерные трубопроводы легче монтировать, однако они чувствительны к температурным ограничениям, ультрафиолету и механическим нагрузкам.

Медь и нержавеющая сталь

Медь ценится за долговечность, стойкость к бактериям и удобство в монтаже, особенно в санитарных и отопительных системах. Нержавеющая сталь применяется там, где важны высокая чистота, химическая стойкость и надежность: в пищевой, фармацевтической и химической промышленности. Такие материалы дороже, но оправдывают себя в сложных условиях эксплуатации.

Чугун и композиты

Чугунные трубы традиционно применяются в канализации и отдельных магистралях благодаря жесткости и хорошему шумопоглощению. Композитные и многослойные материалы сочетают достоинства разных основ: прочность, коррозионную стойкость, малый вес и устойчивость к определенным видам среды.

Способы прокладки трубопроводов

Трасса трубопровода может быть расположена по-разному в зависимости от условий площадки, требований к ремонту и климатических факторов.

Надземная прокладка

Трубы располагаются на опорах, эстакадах, кронштейнах или в технических галереях. Такой способ удобен для осмотра, ремонта и обслуживания. Он часто используется на промышленных объектах. Недостаток — воздействие внешней среды: перепады температур, ультрафиолет, осадки, механические повреждения.

Подземная прокладка

Трубопроводы укладывают в траншеи, каналы или футляры. Это защищает систему от внешних воздействий и освобождает поверхность участка. Однако ремонт подземной сети сложнее, а сама прокладка требует учета грунтовых условий, глубины промерзания, давления грунта и защиты от коррозии.

Внутренняя прокладка в зданиях

Внутри помещений трубы размещают в шахтах, коробах, технических этажах, подпольях или открыто по стенам и потолкам. При этом важно обеспечить доступ к арматуре, счетчикам, фильтрам и узлам учета. В жилых и общественных зданиях значительную роль играет шумоподавление и эстетика расположения.

Монтаж системы трубопроводов

Монтаж — это этап, на котором проект превращается в работающую инженерную систему. Даже качественный проект может быть испорчен небрежной сборкой, поэтому соблюдение технологии имеет решающее значение.

Подготовка трассы

Перед монтажом проверяют размеры, разметку, состояние основания, наличие проходов и закладных элементов. Для подземных линий готовят траншеи и песчаную подушку. Для внутренних сетей обеспечивают места крепления, проходы через перекрытия и защиту от вибрации.

Соединение участков

Трубы соединяют сваркой, пайкой, резьбой, пресс-фитингами, фланцами или клеевыми соединениями — в зависимости от материала и назначения. Сварка обеспечивает высокую прочность, но требует квалификации и контроля качества швов. Фланцевые соединения удобны для демонтажа. Резьбовые подходят для небольших диаметров, а пресс-системы ускоряют монтаж и снижают вероятность ошибки.

Испытания и опрессовка

После сборки систему проверяют на прочность и герметичность. Для этого применяют гидравлические или пневматические испытания. Опрессовка позволяет выявить слабые места до ввода в эксплуатацию. Давление испытания обычно выше рабочего, что дает запас для проверки надежности швов, стыков и арматуры.

Практический смысл испытаний

Испытания не являются формальностью. Они подтверждают, что трубопровод выдержит реальные нагрузки, а скрытые дефекты будут обнаружены заранее. Особенно это важно для систем, где утечка может привести к затоплению, утрате давления, остановке производства или опасности для людей.

Эксплуатация и техническое обслуживание

Надежная трубопроводная система требует регулярного обслуживания. Даже лучший проект не исключает естественный износ, коррозию, отложения и изменение условий эксплуатации.

Основные мероприятия по обслуживанию

визуальный осмотр трассы, опор, соединений и арматуры;
контроль давления, температуры и расхода;
проверка герметичности стыков и фланцев;
очистка фильтров, грязевиков и сетчатых элементов;
удаление воздуха и осадка из отдельных участков;
проверка работы предохранительных клапанов и обратной арматуры;
антикоррозионная защита и восстановление изоляции;
плановая замена изношенных элементов.

Типичные проблемы в эксплуатации

К распространенным дефектам относятся коррозия, зарастание внутренних стенок, износ уплотнений, вибрация, шум, трещины, разгерметизация соединений и нарушение уклонов в самотечных системах. Для каждого случая требуется своя стратегия. Иногда достаточно замены прокладки, а иногда необходима полная реконструкция участка.

Гидроудар и способы защиты

Гидроудар возникает при резком изменении скорости потока, например при быстром закрытии клапана. Давление в трубе может кратковременно резко вырасти, что опасно для швов, фитингов и арматуры. Для защиты используют плавное регулирование, демпферы, воздушные камеры, правильно подобранную автоматику и последовательное закрытие запорных устройств.

Требования безопасности и надежности

Безопасность трубопроводной системы определяется не только качеством материалов, но и соблюдением нормативов, корректным выбором арматуры, правильной прокладкой и организацией контроля. Для газовых и опасных технологических линий это особенно важно: минимальная утечка может стать причиной серьезных последствий.

К основным принципам надежности относятся:

соответствие материала рабочей среде;
достаточный запас прочности;
правильная компенсация температурных деформаций;
защита от коррозии и механических повреждений;
доступность для обслуживания и ремонта;
наличие контрольно-измерительных приборов;
возможность локализации аварийного участка.

Роль трубопроводов в строительных и промышленных проектах

В современном строительстве система трубопроводов часто определяет функциональность объекта не меньше, чем несущие конструкции. В жилом доме она обеспечивает комфорт и санитарные условия. В офисном центре — стабильную работу инженерных сетей. На производстве — непрерывность технологической цепочки. В спортивных и общественных зданиях — безопасность, водообеспечение и противопожарную защиту.

При проектировании бассейнов, котельных, насосных станций, водоочистных комплексов и технических помещений трубопроводы становятся частью единого инженерного решения. Здесь важно не только провести трубы, но и увязать их с оборудованием, обслуживанием, автоматикой и архитектурными ограничениями. Хорошо организованная система позволяет экономить ресурсы, снижать потери и продлевать срок службы всех связанных узлов.

Заключение

Система трубопроводов — это сложный инженерный организм, в котором важна каждая деталь: от выбора материала и диаметра до схемы прокладки и регулярного обслуживания. Надежность такой системы формируется на этапе проектирования, подтверждается качественным монтажом и сохраняется благодаря грамотной эксплуатации. Чем точнее учтены свойства среды, условия работы и требования безопасности, тем дольше трубопровод будет выполнять свою задачу без сбоев, потерь и аварий.

FAQ

Почему в трубопроводной системе важны не только трубы, но и арматура, опоры и компенсаторы?

Потому что сама труба лишь транспортирует среду, а устойчивую и безопасную работу обеспечивает вся связка элементов. Соединительные детали отвечают за повороты, разветвления и переходы между диаметрами, арматура — за перекрытие и регулирование потока, опоры — за фиксацию и правильное восприятие нагрузки, а компенсаторы — за снятие напряжений от температурных деформаций.

Если какой-то из этих компонентов подобран неверно или отсутствует, возникают последствия, которые на первый взгляд не связаны с одной деталью: падение давления, шум, вибрации, утечки, ускоренный износ соединений и даже гидроудар. На практике это означает не только более частые ремонты, но и риск аварии на участке сети, который внешне выглядит исправным.

Поэтому надежность системы зависит не от одного «прочногo» элемента, а от согласованной работы всех частей. В инженерных сетях именно стыки, крепления и зоны компенсации чаще всего определяют, сколько прослужит линия и насколько стабильно она будет работать в реальных условиях.

Чем отличается трубопровод для водоснабжения от системы для отопления или газоснабжения?

Главное отличие связано с рабочей средой и требованиями к безопасности. Для водоснабжения особенно важны санитарная безопасность, защита от коррозии и устойчивость к гидроударам. В отоплении система работает при более высокой температуре, поэтому на первый план выходят компенсация расширения, надежность креплений и стабильность параметров теплоносителя. В газоснабжении ключевой вопрос — герметичность и контроль утечек.

Из-за этих различий меняются и конструкция, и подбор материалов, и набор арматуры. Например, в отопительных сетях нужны решения, которые учитывают линейное расширение труб, а в газовых — элементы, обеспечивающие максимально надежное перекрытие и обратную безопасность. Даже одинаковая на вид труба в разных системах может работать по-разному, потому что режимы давления, температуры и допустимых потерь отличаются.

На практике это означает, что универсального «подходит везде» решения нет. Система подбирается под назначение: для одной сети важнее стойкость к загрязнению, для другой — термостойкость, для третьей — предотвращение обратного потока или быстрый выход на режим.

Что будет, если неправильно подобрать диаметр трубопровода?

Неверный диаметр почти всегда приводит к ухудшению гидравлики системы. Если труба слишком узкая, возрастает сопротивление потоку, падает давление, увеличиваются шум и энергозатраты насосов. Для пользователя это может выглядеть как слабый напор, неравномерная работа оборудования или перегрузка источника давления.

Слишком большой диаметр тоже не всегда выгоден. Система становится дороже, а при недостаточной скорости потока может работать неэффективно: возрастает застой в отдельных зонах, сложнее поддерживать нужный режим, а проектная экономия на эксплуатации не достигается. Поэтому диаметр выбирают не «с запасом на всякий случай», а по расходу, скорости и допустимым потерям давления.

В расчетах используют связь расхода, скорости и площади сечения. Если параметры подбираются без учета длины трассы, поворотов и арматуры, ошибка быстро проявляется в реальной работе. Особенно заметно это на длинных магистралях и в системах, где важна стабильность давления.

Как понять, нужна ли системе компенсация температурного расширения?

Компенсация нужна тогда, когда температура среды или окружающей среды заметно меняется, а длина трассы достаточно велика, чтобы удлинение стало ощутимым. Для металлических труб это особенно актуально: при нагреве они расширяются, а при охлаждении сокращаются. Если это движение не учтено, напряжение передается на швы, фланцы, опоры и другие слабые места.

Последствия обычно проявляются не сразу. Сначала могут появляться деформации, скрипы, повышенная нагрузка на крепления, затем — расшатывание соединений, нарушение герметичности и ускоренный износ элементов. В крайних случаях возникают трещины или повреждения арматуры, особенно если трасса жестко зафиксирована и не имеет возможности «играть» при изменении температуры.

Для снятия напряжений применяют сильфонные, линзовые, П-образные и сальниковые компенсаторы, а также специальные схемы прокладки с петлями расширения. Чем длиннее линия и выше перепад температур, тем важнее заранее предусмотреть эту часть конструкции, а не исправлять последствия после запуска.

Какие ошибки в соединениях труб чаще всего приводят к утечкам?

Самые частые проблемы возникают не из-за самой трубы, а в местах стыков. Это плохо подобранные соединительные детали, несоответствие диаметра, слабая затяжка, нарушение технологии монтажа и использование элементов, не рассчитанных на рабочее давление или среду. В результате герметичность снижается именно там, где нагрузка и так повышена.

Опасность таких ошибок в том, что утечка может развиваться постепенно. Сначала появляется влажность, микроподтекание или падение давления, затем соединение начинает разрушаться быстрее из-за вибрации, температурных циклов и коррозии. В системах с агрессивной средой или высоким давлением даже небольшая неточность в стыке быстро превращается в серьезную проблему.

Поэтому соединения требуют не только качественных деталей, но и правильной сборки. Фланцы, муфты, резьбовые фитинги и переходы должны соответствовать режиму работы системы, а после монтажа желательно контролировать герметичность и состояние стыков, особенно на ответственных участках.

Нужно ли делить трубопровод на отдельные участки и секции?

Да, в большинстве сложных систем это не просто удобно, а практически необходимо. Разделение на участки позволяет локализовать ремонт, не останавливая всю сеть, и уменьшить зону отключения при аварии. Для крупных объектов это особенно важно, потому что простой одной линии может нарушить работу нескольких связанных процессов.

Еще одно преимущество — управляемость. Отдельные контуры проще обслуживать, проверять и настраивать. Если в системе есть насосы, арматура и приборы контроля, секционирование помогает быстрее находить неисправности и точнее оценивать, где именно возникло падение давления, засорение или другой сбой.

В критически важных сетях часто дополнительно предусматривают резервирование: резервные линии, насосы-дублеры и параллельные участки. Это повышает устойчивость к отказам и позволяет сохранять работоспособность даже при ремонте одного из элементов. Для объекта это обычно означает меньше рисков и более предсказуемую эксплуатацию.

Какие приборы контроля действительно полезны в трубопроводной системе?

Наиболее полезны те приборы, которые позволяют видеть не только факт работы, но и изменения режима. Манометры показывают давление, термометры — температуру, расходомеры — объем и скорость потока, датчики давления и уровнемеры помогают отслеживать состояние системы в динамике. В комплексных схемах дополнительно используют диспетчеризацию и автоматику.

Смысл контроля в том, чтобы заметить отклонение до появления аварии. Например, постепенное снижение давления может указывать на утечку, рост температуры — на нарушение режима, а нестабильный расход — на засорение, неисправность арматуры или неправильную настройку насоса. Без измерений такие проблемы часто обнаруживаются уже после ухудшения работы оборудования.

Особенно полезны приборы на участках с высокими требованиями к надежности: в отоплении, водоснабжении, пожаротушении и технологических линиях. Там контроль помогает не только вовремя реагировать, но и экономить ресурсы, потому что система работает ближе к расчетному режиму, без лишних потерь и перегрузок.

Можно ли использовать один и тот же материал труб для разных сред?

Иногда можно, но только если материал подходит по температуре, давлению, химической активности среды и требованиям к монтажу. Именно эти факторы определяют, выдержит ли труба реальные условия эксплуатации. Например, для питьевого водоснабжения часто выбирают полимерные материалы, а для высокотемпературных и высоконапорных линий — сталь или нержавеющую сталь.

Одинаковый материал по-разному ведет себя в разных системах. Там, где важна коррозионная стойкость, один тип трубы может быть хорошим решением, а там, где критична термостойкость или механическая прочность, он уже окажется недостаточным. Кроме того, совместимость нужно оценивать не только по трубе, но и по соединительным деталям, арматуре и опорам, иначе слабым звеном станет не материал как таковой, а сопряженный элемент.

Практически это означает, что выбор делается не по принципу универсальности, а по соответствию конкретной задаче. Если среда агрессивна, горячая или работает под высоким давлением, материал подбирают с запасом по стойкости и с учетом условий обслуживания, а не только по цене и доступности.
