Теплообменники: принцип работы, виды и применение

Теплообменники передают тепло между средами без их прямого смешивания и используются в самых разных инженерных системах. От их конструкции зависит эффективность, надёжность и удобство обслуживания оборудования.

Что такое теплообменники и зачем они нужны

Теплообменники — это устройства, предназначенные для передачи тепла от одной среды к другой без их прямого смешивания. Они применяются там, где необходимо нагреть, охладить или стабилизировать температуру жидкости, газа или пара. Принцип их работы основан на законах теплопередачи: горячая среда отдаёт энергию более холодной через разделительную поверхность, а конструкция аппарата лишь направляет и усиливает этот процесс.

Сфера применения теплообменников очень широка. Они используются в системах отопления, вентиляции и кондиционирования, в промышленности, энергетике, пищевом производстве, химической отрасли, на судах, в бассейнах, тепловых пунктах и даже в бытовой технике. В каждом случае задача одна — эффективно переносить тепло с минимальными потерями, при этом обеспечивая безопасность, долговечность и удобство обслуживания.

Несмотря на кажущуюся простоту, теплообменник — это не просто «радиатор» или «змеевик». Это инженерное устройство, в котором учитываются десятки параметров: свойства рабочей среды, температура, давление, скорость потока, коррозионная стойкость материалов, режим эксплуатации и требования к очистке. Именно поэтому правильный выбор теплообменника заметно влияет на энергоэффективность всей системы.

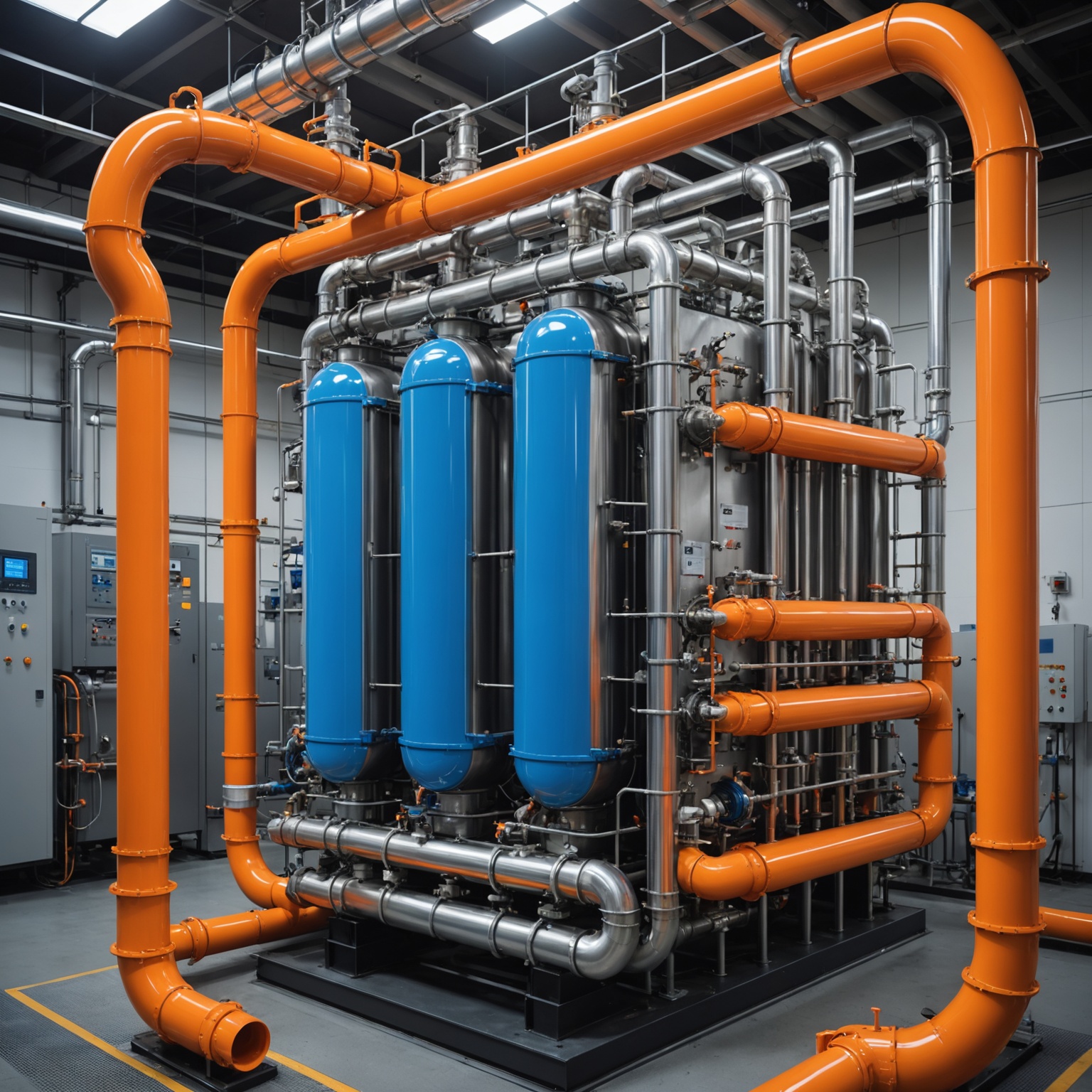

Принцип работы теплообменников

Любой теплообменник работает по одному из базовых принципов теплопередачи: теплопроводность, конвекция и излучение. На практике основную роль играют теплопроводность через стенку и конвекция со стороны рабочих сред. Горячий теплоноситель передаёт энергию стенке, затем стенка передаёт её другой среде. Чем больше площадь контакта и чем выше разность температур, тем интенсивнее идёт процесс.

Эффективность работы описывается температурным напором. В упрощённом виде количество передаваемого тепла можно выразить формулой:

Q = U × A × ΔT

где Q — количество тепла, U — коэффициент теплопередачи, A — площадь поверхности теплообмена, ΔT — средняя разность температур между средами. Эта формула показывает, что для увеличения теплопередачи можно либо увеличить площадь поверхности, либо повысить эффективность конструкции, либо изменить температурный режим.

Основные виды теплообменников

Конструкция теплообменника определяется областью применения. Существует несколько распространённых типов, каждый из которых имеет собственные преимущества и ограничения.

Пластинчатые теплообменники

Пластинчатые модели состоят из набора тонких рифлёных пластин, между которыми циркулируют две среды. Благодаря большой площади поверхности и турбулентному режиму потока они отличаются высокой эффективностью и компактностью. Такие теплообменники широко применяются в системах отопления, горячего водоснабжения, бассейнах, пищевой промышленности и технологических линиях.

Преимущества пластинчатых решений:

высокий коэффициент теплоотдачи;
компактные размеры;
возможность наращивания мощности за счёт добавления пластин;
удобство обслуживания в разборных моделях.

К ограничениям относятся чувствительность к загрязнению, требования к качеству теплоносителя и необходимость регулярной очистки при интенсивной эксплуатации.

Кожухотрубные теплообменники

Это классическая и очень надёжная конструкция, в которой одна среда движется по трубам, а другая — в межтрубном пространстве внутри кожуха. Такие аппараты применяются там, где нужны высокие давления, агрессивные среды и большие мощности. Кожухотрубные теплообменники часто встречаются в энергетике, нефтехимии, холодильной технике и крупных промышленных установках.

Их сильные стороны — прочность, устойчивость к сложным условиям и возможность работы с высокими температурами. Однако по сравнению с пластинчатыми аналогами они занимают больше места и обычно сложнее в изготовлении и обслуживании.

Спиральные теплообменники

Спиральные конструкции состоят из двух свернутых каналов, через которые по отдельности проходят рабочие среды. Благодаря спиральной геометрии достигается хороший самоочищающий эффект, а также компактность и высокая интенсивность теплообмена. Такие аппараты особенно полезны при работе с вязкими, загрязнёнными или волокнистыми средами.

Спиральные теплообменники ценятся за устойчивость к отложениям и равномерность распределения потока. При этом они требуют аккуратного расчёта и обычно используются в более специализированных задачах.

Пластинчато-ребристые и воздушные теплообменники

Когда одна из сред — воздух, часто применяются ребристые поверхности, увеличивающие площадь теплопередачи. К этому типу относятся калориферы, конденсаторы, испарители, автомобильные радиаторы и промышленные охладители. Они особенно эффективны там, где нужно передать тепло между жидкостью и воздухом.

Преимущество таких устройств — простота и доступность. Недостаток — зависимость от качества обдува и необходимость защиты от загрязнений, пыли и механических повреждений.

Теплообменники «труба в трубе»

Один из наиболее простых вариантов: внутренняя труба находится в наружной, а среды движутся по разным каналам. Такие устройства используются там, где важны надёжность, простота и возможность работы при высоких температурах. Они подходят для малых и средних мощностей, а также для экспериментальных и специализированных установок.

Где применяются теплообменники

Область применения теплообменников настолько широка, что их можно встретить практически в каждой инженерной системе, связанной с температурным режимом. Ниже приведены наиболее типичные направления.

Сфера	Задача	Типичные решения
Отопление и ГВС	Нагрев воды, разделение контуров, повышение энергоэффективности	Пластинчатые, кожухотрубные
Бассейны	Поддержание стабильной температуры воды	Титановый или нержавеющий теплообменник
Холодильная техника	Испарение и конденсация хладагента	Пластинчатые, ребристые, кожухотрубные
Промышленность	Охлаждение технологических жидкостей, рекуперация тепла	Спиральные, кожухотрубные, пластинчатые
Энергетика	Передача тепла в турбинах, котлах, теплофикационных системах	Крупные кожухотрубные и специальные аппараты
Пищевая отрасль	Пастеризация, охлаждение, нагрев продуктов	Пластинчатые санитарного исполнения

Для бассейнов теплообменники особенно важны, поскольку помогают поддерживать комфортную температуру воды независимо от внешних условий. В таких системах критично учитывать совместимость материалов с водой, реагентами и режимом эксплуатации. При использовании хлора, солёной воды или электролитической обработки выбор материала становится определяющим фактором надёжности.

Материалы изготовления и их значение

Материал теплообменника напрямую влияет на срок службы, устойчивость к коррозии, теплопередачу и стоимость оборудования. Ошибка в выборе материала может привести к быстрому износу, протечкам и снижению эффективности.

Нержавеющая сталь

Один из самых распространённых материалов. Она сочетает хорошую прочность, устойчивость к коррозии и приемлемую стоимость. Нержавеющая сталь широко применяется в системах отопления, пищевой промышленности и многих технологических процессах. Однако в агрессивных средах и при высоком содержании хлоридов её стойкость может быть недостаточной.

Медь и медные сплавы

Медь обладает высокой теплопроводностью, что делает её привлекательной для компактных и эффективных теплообменников. Однако она не всегда подходит для химически активных сред и некоторых водных составов. В современных системах медь часто используется там, где требуется хороший баланс между производительностью и стоимостью.

Титан

Титан — один из лучших материалов для агрессивных водных сред, особенно для морской воды и хлорсодержащих растворов. Он устойчив к коррозии, долговечен и надёжен, но значительно дороже нержавеющей стали. Поэтому титановые теплообменники чаще применяются в бассейнах, аквапарках, морской технике и специальных установках.

Алюминий и его сплавы

Алюминий лёгкий и хорошо проводит тепло, что делает его востребованным в воздушных и автомобильных теплообменниках. Его ограничения связаны с меньшей механической стойкостью и чувствительностью к некоторым видам коррозии.

Как выбрать теплообменник

Выбор теплообменника требует оценки не только мощности, но и условий эксплуатации. Важно учитывать, что устройство должно стабильно работать в конкретной среде, выдерживать загрязнение, перепады давления и температурные нагрузки.

Ключевые критерии выбора

Тип теплоносителей. Вода, пар, масло, антифриз, хладагент, воздух или агрессивные химические среды требуют разных материалов и конструкций.
Температурный режим. Чем больше перепад температур, тем выше потенциальная эффективность, но тем серьёзнее нагрузка на материалы.
Давление в системе. Некоторые конструкции лучше работают при высоком давлении и требуют усиленного корпуса.
Степень загрязнения среды. При наличии взвеси, накипи или органических включений лучше выбирать модели, устойчивые к засорению и доступные для очистки.
Необходимая производительность. Следует рассчитывать не только текущую, но и резервную мощность.
Материал и коррозионная стойкость. Особенно важно для бассейнов, морской воды и химически активных жидкостей.
Способ обслуживания. Разборные конструкции удобнее для регулярной чистки, неразборные — проще и часто дешевле.

Пример упрощённого расчёта

Если необходимо передать 25 кВт тепловой мощности, а средняя разность температур составляет 20 °C, при коэффициенте теплопередачи 2500 Вт/(м²·°C) требуемая площадь может быть оценена так:

A = Q / (U × ΔT) = 25000 / (2500 × 20) = 0,5 м²

Это упрощённый пример, который показывает общий принцип. В реальных инженерных расчётах учитываются поправки на загрязнение, режим потока, теплоёмкость сред и запас по мощности.

Преимущества использования теплообменников

Теплообменники позволяют решать сразу несколько задач одновременно: экономить энергию, повышать стабильность работы системы и разгружать основные элементы оборудования. Их применение помогает рационально использовать тепло, которое в противном случае могло бы быть потеряно.

повышение энергоэффективности;
снижение эксплуатационных затрат;
разделение контуров с разными средами;
точный контроль температуры;
возможность рекуперации тепла;
компактность по сравнению с прямым нагревом или охлаждением;
повышение безопасности технологических процессов.

Особенно ценна способность теплообменников отделять первичный и вторичный контур. Это важно там, где требуется исключить смешивание воды разного качества, предотвратить попадание реагентов в основную систему или снизить риск аварийного распространения загрязнений.

Обслуживание и типичные проблемы

Даже самый качественный теплообменник нуждается в обслуживании. Со временем на внутренних поверхностях образуются накипь, отложения, биоплёнки, коррозионные следы и механические загрязнения. Всё это уменьшает площадь передачи тепла и увеличивает гидравлическое сопротивление.

Распространённые признаки снижения эффективности

увеличение времени нагрева или охлаждения;
рост разницы температур между входом и выходом;
увеличение энергопотребления;
нехарактерный шум, вибрации или падение давления;
локальные перегревы или нестабильная работа системы.

Профилактические меры

регулярная промывка в соответствии с режимом эксплуатации;
контроль качества теплоносителя;
установка фильтров и грязевиков;
своевременная проверка уплотнений и соединений;
мониторинг перепада давления и температур;
выбор корректного антикоррозионного материала.

Для пластинчатых моделей особенно важна очистка, поскольку тонкие каналы быстрее зарастают отложениями. В системах с жёсткой водой полезно предусматривать умягчение, иначе накипь резко снижает теплопередачу. В бассейновых установках внимание уделяется не только чистоте воды, но и совместимости с химией обеззараживания.

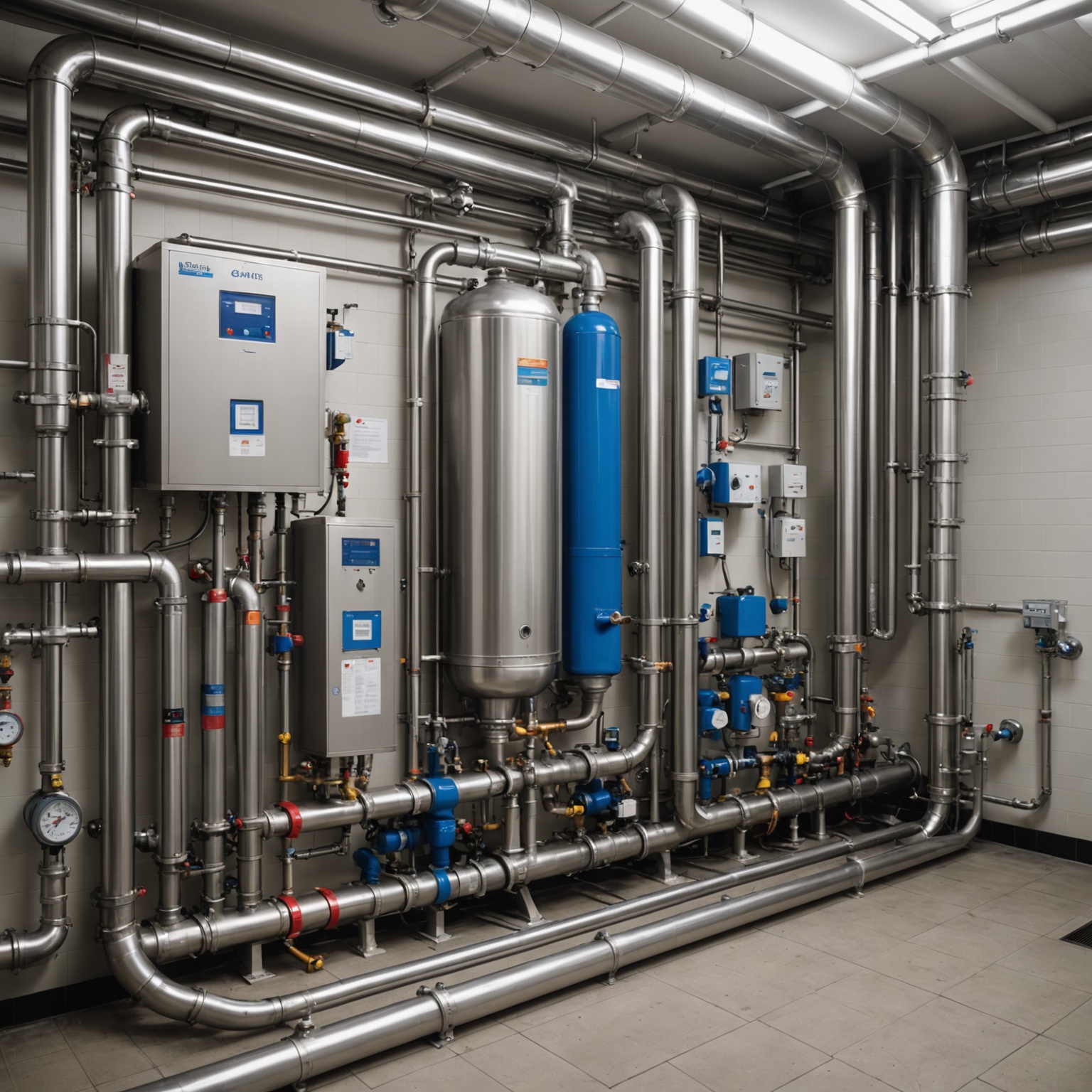

Теплообменники в системах бассейна

Хотя теплообменники применяются в самых разных отраслях, в бассейновых системах они имеют особое значение. Поддержание комфортной температуры воды напрямую влияет на удобство эксплуатации, санитарные условия и сезонность использования объекта. В таких установках теплообменник позволяет передавать тепло от котла, теплового насоса или солнечного контура к воде бассейна без смешивания контуров.

Для бассейнов важно обеспечить устойчивость к хлору, солёной воде и перепадам температуры. Поэтому часто выбирают модели из титана или высококачественной нержавеющей стали. Также критично правильно рассчитать мощность, чтобы нагрев происходил достаточно быстро, но без лишней нагрузки на систему циркуляции.

Надёжный теплообменник в бассейне помогает не только сохранить комфортную температуру, но и снизить энергозатраты. При грамотной схеме подключения можно использовать рекуперацию тепла и поддерживать стабильные параметры воды даже при изменении погодных условий или интенсивности посещения.

На что обращать внимание при эксплуатации

Чтобы теплообменник служил долго и работал эффективно, важно соблюдать несколько практических правил. Они особенно актуальны для объектов с высокой нагрузкой, где отказ оборудования приводит к заметным потерям времени и ресурсов.

Полезные рекомендации

не допускать работы при параметрах выше расчетных;
контролировать качество воды и состав теплоносителя;
следить за герметичностью соединений;
избегать резких гидроударов;
не игнорировать падение производительности;
планировать профилактические работы заранее.

Если система работает в круглогодичном режиме, особенно важны сезонные проверки. В холодный период необходимо контролировать риск замерзания воды в нерабочих контурах, а в тёплый — следить за загрязнениями и биологическим обрастанием. Правильная эксплуатация напрямую влияет на срок службы и экономичность оборудования.

Заключение

Теплообменники — это ключевые устройства современной инженерной инфраструктуры, обеспечивающие эффективную передачу тепла в самых разных системах. От их конструкции, материала и правильного подбора зависит стабильность работы отопления, промышленного оборудования, холодильных машин и бассейновых установок. Грамотно выбранный теплообменник помогает экономить энергию, повышать безопасность и поддерживать точные температурные параметры. При этом для долгой службы важны не только расчёт и монтаж, но и регулярное обслуживание, контроль качества среды и своевременная очистка.

FAQ

Чем пластинчатый теплообменник отличается от кожухотрубного на практике?

Пластинчатый и кожухотрубный теплообменники решают одну задачу, но делают это по-разному. Пластинчатые устройства выигрывают за счёт компактности и высокой интенсивности теплообмена: большая площадь поверхности и турбулентное движение потоков помогают быстро передавать тепло. Поэтому их часто выбирают для отопления, горячего водоснабжения, бассейнов и технологических линий, где важны размер, энергоэффективность и удобство обслуживания.

Кожухотрубные аппараты, наоборот, лучше переносят высокие давления, температуры и более тяжёлые условия работы. Они обычно надёжнее там, где среда агрессивна, а нагрузка велика, например в энергетике, холодильной технике или нефтехимии. Минусом становится более крупный размер и усложнённое обслуживание. Если система работает в относительно чистой среде и требуется компактность, чаще выбирают пластины; если важны прочность и устойчивость к режиму, предпочтительнее трубы в кожухе.

Почему теплообменник может хуже передавать тепло, даже если он установлен правильно?

Снижение теплоотдачи часто связано не с самой схемой подключения, а с тем, как меняются реальные условия работы. На эффективность влияют площадь поверхности, разность температур и коэффициент теплопередачи. Если одна из сред движется медленнее, температура входящего теплоносителя ниже ожидаемой или на стенках появились отложения, количество передаваемого тепла заметно падает.

Особенно чувствительны к этому пластинчатые модели: они хорошо работают в чистых системах, но загрязнения быстро ухудшают поток и снижают эффективность. В кожухотрубных и спиральных конструкциях падение обычно происходит медленнее, однако и там накипь, коррозия или неверно подобранный режим дают тот же результат. На практике помогает регулярная очистка, контроль качества среды и проверка, соответствует ли выбранный тип аппарата фактическим условиям эксплуатации.

Подходит ли пластинчатый теплообменник для грязной или вязкой среды?

Обычно не лучший вариант. Пластинчатые теплообменники рассчитаны на высокую эффективность при сравнительно чистых средах, где тонкие каналы не забиваются отложениями. Если в жидкости много взвесей, волокон, жира или она заметно вязкая, сопротивление потоку растёт, а регулярная очистка становится частой и трудоёмкой.

Для таких условий чаще подходят спиральные или кожухотрубные конструкции. Спиральные аппараты ценятся за самоочищающий эффект и равномерное распределение потока, а кожухотрубные — за прочность и устойчивость к сложным режимам. Если же пластинчатая схема всё-таки нужна, стоит заранее закладывать возможность обслуживания, контролировать качество теплоносителя и выбирать разборное исполнение, чтобы облегчить очистку и снизить риск падения производительности.

Можно ли использовать один и тот же теплообменник для горячей воды, отопления и бассейна?

Иногда можно, но только если совпадают рабочие параметры и материал корпуса. Сам принцип передачи тепла одинаков, однако у разных систем отличаются требования к давлению, температуре, санитарности и химическому составу воды. Для отопления и горячего водоснабжения часто подходят пластинчатые решения, а для бассейна особенно важна устойчивость к хлору, солёной воде и другим реагентам.

Если попытаться использовать универсальный аппарат без учёта среды, можно столкнуться с коррозией, быстрым загрязнением или недостаточной мощностью. В бассейнах материал нередко становится определяющим: при агрессивной воде предпочтительны нержавеющие или титановые варианты. Поэтому лучше ориентироваться не только на «сходство задач», но и на конкретные условия: состав воды, режим работы, допустимые потери давления и удобство очистки.

Почему для бассейнов часто выбирают титановые или нержавеющие теплообменники?

В бассейновых системах основная проблема — не только передать тепло, но и сохранить устойчивость к химически активной воде. Хлор, солёная вода и продукты электролитической обработки ускоряют коррозию, поэтому материал здесь влияет на срок службы не меньше, чем сама конструкция. Если выбрать неподходящий металл, устройство может быстро потерять герметичность и начать снижать эффективность.

Нержавеющая сталь подходит для многих стандартных условий и хорошо сочетает прочность с приемлемой стоимостью. Но при более жёсткой химической нагрузке титан оказывается надёжнее: он лучше переносит агрессивную среду и дольше сохраняет рабочие свойства. На практике выбор зависит от конкретной воды и режима эксплуатации. Если система работает круглый год и химическая обработка интенсивная, экономия на материале часто оборачивается более дорогим ремонтом в будущем.

Что будет, если выбрать теплообменник без учёта давления и температуры?

Это одна из самых частых причин преждевременных проблем. Если аппарат не рассчитан на нужное давление или температурный режим, его элементы могут деформироваться, начать пропускать среду или работать с сильным падением эффективности. Даже если устройство формально «подходит по мощности», неподходящие условия эксплуатации быстро сокращают срок службы.

Кожухотрубные модели обычно лучше справляются с высокими давлениями и температурами, тогда как пластинчатые чаще выбирают для более умеренных и чистых систем. Однако дело не только в типе конструкции: важны также скорость потока, материал, качество монтажа и способность выдерживать циклические нагрузки. Поэтому перед выбором стоит сопоставить реальные параметры системы с рабочими характеристиками аппарата, а не ориентироваться только на размер или внешний вид.

Чем спиральный теплообменник лучше для загрязнённых сред?

Главное преимущество спиральной конструкции — её поведение при работе с вязкими, загрязнёнными или волокнистыми средами. Спиральные каналы помогают равномерно распределять поток и создают условия, при которых отложения меньше накапливаются на поверхности. Это снижает риск быстрого падения теплоотдачи и делает аппарат более устойчивым к сложным рабочим составам.

По сравнению с пластинчатыми моделями спиральный вариант обычно менее чувствителен к загрязнению, а по сравнению с некоторыми другими типами — более компактен. Но у этой конструкции есть своя специфика: расчёт должен быть точным, а область применения — действительно обоснованной. Если среда относительно чистая, более простое и экономичное решение может оказаться выгоднее. Спиральный теплообменник особенно хорош там, где важны стабильность, самоочищение и длительная работа без частых остановок.

Как понять, что для системы нужен именно кожухотрубный теплообменник?

Такой выбор обычно оправдан, когда система работает в тяжёлых режимах: высокое давление, высокая температура, агрессивные среды или большая тепловая мощность. Кожухотрубная схема ценится именно за прочность и устойчивость к условиям, в которых более компактные решения могут быстро потерять надёжность. Она особенно востребована в энергетике, холодильной технике и крупных промышленных установках.

Если же задача ограничивается стандартным отоплением или передачей тепла в относительно чистой среде, кожухотрубный аппарат может оказаться избыточным по габаритам и обслуживанию. Поэтому ориентируются не на «более серьёзный» вид конструкции, а на соответствие режиму работы. Когда важны запас прочности, долговечность и возможность работать в сложной среде, такой тип часто становится наиболее рациональным выбором.
