Устройство деформационных швов

Деформационные швы помогают конструкциям безопасно воспринимать температурные, усадочные и другие перемещения материалов. Их правильное устройство снижает риск трещин, разрушений и потери герметичности.

Деформационные швы — один из ключевых элементов строительных конструкций, который часто остается незаметным для человека, но играет решающую роль в долговечности здания, сооружения или покрытия. Их задача — компенсировать температурные, усадочные, ветровые, вибрационные и другие перемещения материалов, предотвращая появление трещин, разрушение отделки и нарушение герметичности. Правильно устроенный шов не просто «разрезает» конструкцию, а обеспечивает ей возможность безопасно работать в условиях постоянных нагрузок и изменений окружающей среды.

Устройство деформационных швов требуется практически во всех типах объектов: в монолитных и сборных железобетонных зданиях, промышленных полах, мостах, резервуарах, бассейнах, подпорных стенах, покрытиях дорог и тротуаров. Несмотря на различие сфер применения, общий принцип остается одинаковым: конструкция делится на отдельные участки, которые могут независимо перемещаться без разрушения смежных элементов.

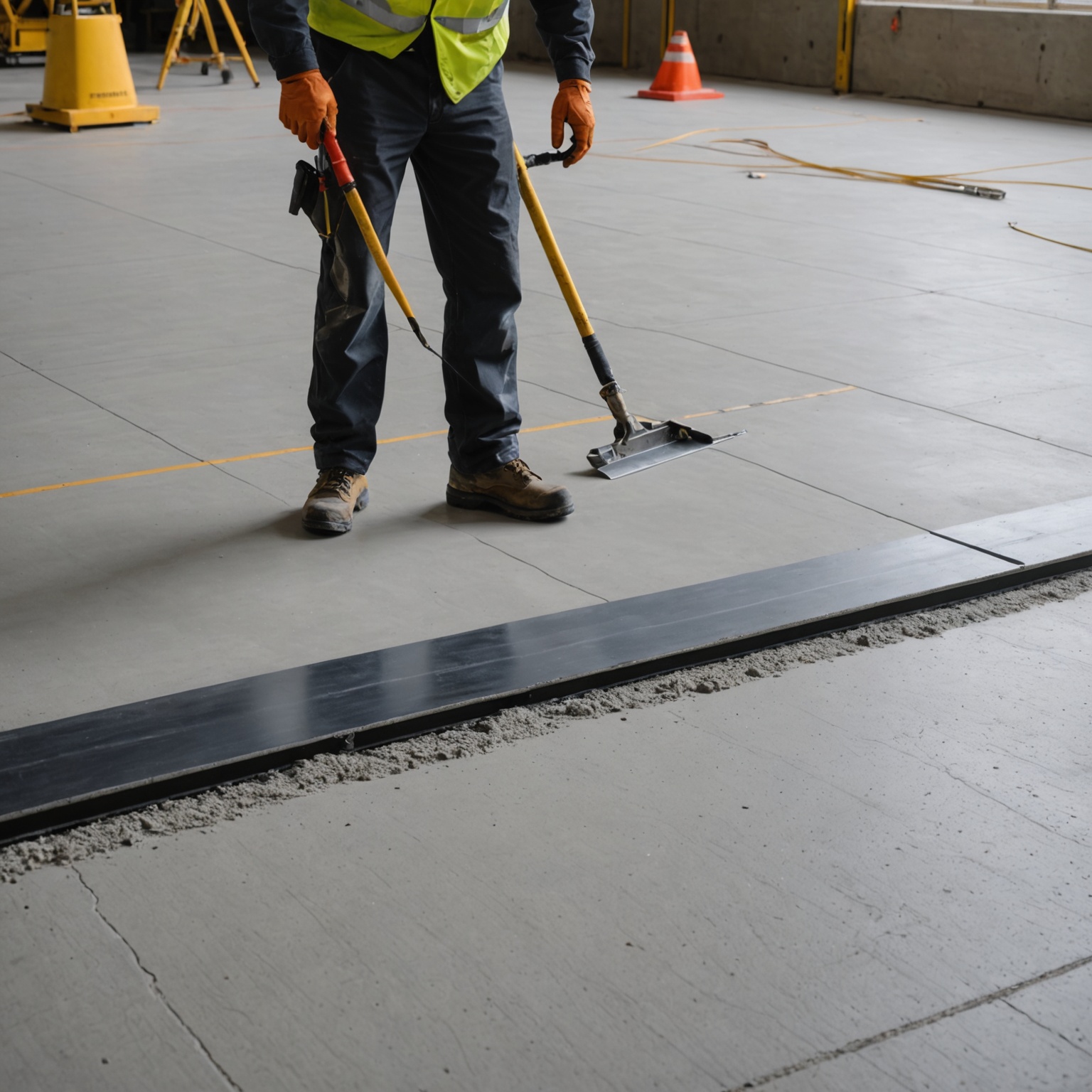

Зачем нужны деформационные швы

Любой строительный материал изменяет размеры под воздействием температуры, влажности, нагрузки и времени. Бетон дает усадку после твердения, металл расширяется при нагреве, древесина реагирует на влажность, а керамические и каменные покрытия восприимчивы к линейным деформациям основания. Если не предусмотреть компенсирующие промежутки, напряжения накапливаются в слабых местах и приводят к трещинам, сколам, отслаиванию или протечкам.

Деформационный шов выполняет сразу несколько функций:

снимает внутренние напряжения в конструкции;
компенсирует температурные удлинения и сжатия;
разделяет участки здания при неравномерной осадке;
поглощает вибрации и динамические нагрузки;
сохраняет целостность отделки и гидроизоляции;
повышает срок службы сооружения.

Для длинных зданий, больших плит и сложных по геометрии объектов деформационные швы особенно важны. Чем крупнее конструкция, тем выше риск накопления деформаций. Поэтому устройство швов — это не вспомогательная мера, а полноценная часть проектного решения.

Основные виды деформационных швов

В строительной практике используется несколько типов деформационных швов. Они отличаются назначением, конструкцией и способом заполнения. Выбор конкретного решения зависит от материала, площади, расчетных нагрузок и условий эксплуатации.

Температурные швы

Температурные швы компенсируют изменения размеров от нагрева и охлаждения. Они необходимы в длинных зданиях, покрытиях, мостах, эстакадах, наружных плитах и элементах, подверженных значительным сезонным колебаниям. Обычно такие швы делят сооружение на блоки заданной длины, чтобы исключить избыточное растяжение или сжатие.

Усадочные швы

Усадочные швы применяются в бетонных и цементных конструкциях, где материал теряет влагу и уменьшается в объеме. Их задача — направить образование трещин в заранее предусмотренные зоны. Чаще всего такие швы выполняют в виде пропилов или ослабленных линий, которые задают контролируемое раскрытие при усадке.

Осадочные швы

Осадочные швы необходимы там, где части сооружения имеют различную нагрузку на основание или построены на неоднородных грунтах. Они позволяют отдельным блокам оседать независимо друг от друга, не передавая разрушительное напряжение на соседние элементы. Это особенно актуально для пристроек, переходов между разными типами фундаментов и крупногабаритных зданий.

Антисейсмические швы

В сейсмоопасных районах швы проектируются с учетом возможных колебаний и смещений здания при землетрясении. Такие швы обеспечивают разделение массивных частей сооружения и снижают риск прогрессирующего разрушения. Конструкция антисейсмического шва должна быть особенно надежной, поскольку он работает при экстремальных воздействиях.

Конструкционные и рабочие швы

Иногда швы устраиваются не для компенсации деформаций, а как технологические границы между этапами бетонирования. Такие соединения называют конструкционными или рабочими швами. Они обеспечивают качественное сопряжение старого и нового бетона, хотя по сути выполняют и деформационную функцию, если предусмотрены проектом.

Из чего состоит деформационный шов

Устройство деформационного шва — это не просто пустое пространство между частями конструкции. Как правило, шов включает несколько элементов, каждый из которых решает свою задачу: воспринимает перемещения, защищает от влаги, сохраняет тепло- и звукоизоляцию, а также обеспечивает эстетичный внешний вид.

Шовный зазор

Главный элемент — сам зазор между конструктивными участками. Его ширина определяется расчетом и зависит от длины элемента, температуры монтажа, коэффициента линейного расширения материала и условий эксплуатации. Зазор не должен быть ни слишком узким, ни чрезмерно широким: в первом случае он не обеспечит компенсации, во втором — усложнит герметизацию и может ухудшить внешний вид.

Заполняющий материал

Для заполнения шва используются эластичные и сжимаемые материалы: пенополиэтилен, вспененный каучук, минеральная вата, пробковые вкладыши, специальные шнуры и профили. Их назначение — снизить теплопотери, обеспечить равномерную деформацию и служить основой под герметик. Материал должен сохранять упругость и не разрушаться под действием влаги, ультрафиолета и химических веществ.

Герметизирующий слой

Снаружи шов обычно закрывают герметиком, лентой, профилем или комбинацией этих решений. Герметизация защищает от проникновения воды, грязи, пыли и агрессивных сред. Для подвижных швов используют составы с высокой эластичностью, способные многократно растягиваться и сжиматься без потери сцепления с основанием.

Защитные профили и накладки

В местах с интенсивным движением транспорта или людей швы дополнительно закрывают металлическими, резиновыми или полимерными профилями. Они защищают края конструкции от механического износа и уменьшают ударные нагрузки. В некоторых случаях применяются специальные шовные системы, рассчитанные на большие подвижки и высокую интенсивность эксплуатации.

Принципы проектирования деформационных швов

Качественное устройство шва начинается с грамотного проектирования. Ошибки на этом этапе почти всегда приводят к проблемам в эксплуатации: трещинам, протечкам, отрыву герметика и разрушению краев шва. Поэтому при расчете учитывают не только геометрию здания, но и физические свойства материалов, климат, режим нагружения и назначение объекта.

Расчет ширины шва

Ширина деформационного шва определяется величиной возможного перемещения. Для линейного температурного расширения используют базовую зависимость:

ΔL = α × L × ΔT

где ΔL — изменение длины, α — коэффициент линейного расширения материала, L — исходная длина, ΔT — перепад температуры.

Например, если бетонная плита длиной 30 м подвергается температурному перепаду 40 °C, величина деформации может быть значительной и уже требует включения компенсирующего зазора. В реальных расчетах дополнительно учитывают усадку, влажностные деформации и условия закрепления элементов.

Шаг расположения швов

В больших плитах и протяженных конструкциях важен не только размер шва, но и расстояние между ними. Чем больше площадь монолитного участка, тем выше вероятность растрескивания. Поэтому швы размещают с учетом технологии бетонирования, армирования, геометрии объекта и особенностей основания. На открытых площадках, в полах и покрытиях часто используют сетку швов, разбивающую поверхность на относительно небольшие карты.

Совместимость с конструкцией

Шов должен быть совместим с материалом основания, облицовкой и эксплуатационной средой. Для бассейнов и влажных помещений требуется влагостойкая герметизация, для промышленных объектов — устойчивость к маслам, химикатам и истиранию, для фасадов — сопротивление ультрафиолету и перепадам температуры. Неверно подобранный материал шва быстро теряет свойства даже при правильной геометрии.

Устройство деформационных швов в бетоне

Бетонные и железобетонные конструкции особенно нуждаются в продуманной системе швов. Бетон набирает прочность неравномерно, а затем в течение длительного времени продолжает изменять объем. При большой протяженности конструкции без швов практически неизбежны хаотичные трещины.

Швы в монолитных плитах и полах

В промышленных и складских полах деформационные швы должны воспринимать нагрузку от техники, тележек, погрузчиков и статических стеллажей. Обычно шов устраивают с помощью:

закладных профилей;
нарезки усадочных пропилов;
герметика на эластичной основе;
уплотняющих шнуров;
шпонок или передающих нагрузку элементов.

Кромки шва усиливают, чтобы предотвратить выкрашивание. В местах движения колесной техники важна ровность сопряжения, иначе шов будет разрушаться ударными нагрузками и вызывать вибрацию покрытия.

Швы в стенах и перекрытиях

Для стен и перекрытий швы устраиваются в местах, где конструкция имеет значительную длину или меняет направление. В монолитных каркасах швы могут совмещаться с архитектурными осями, температурными разрезами или функциональными переходами между секциями здания. При этом крайне важно обеспечить непрерывность теплоизоляции, пожарной защиты и отделочных слоев.

Рабочие швы бетонирования

Рабочие швы появляются при поэтапной заливке бетона. Чтобы такое соединение не стало слабым местом, поверхность старого бетона подготавливают: очищают, удаляют цементное молочко, шероховатят, при необходимости обрабатывают адгезионными составами. Если проектом предусмотрена подвижность, рабочий шов дополняется деформационными элементами.

Технология устройства шва

Правильная последовательность работ имеет принципиальное значение. Даже качественные материалы не компенсируют ошибки монтажа, если основание плохо подготовлено или шов заполнен с нарушением технологии.

Подготовка основания

Перед устройством шва поверхность очищают от пыли, грязи, цементного налета, остатков опалубки, масел и слабых включений. Основание должно быть сухим или иметь допустимую влажность в соответствии с требованиями выбранной системы. Неровности, раковины и сколы устраняют, поскольку они мешают надежному прилеганию уплотнителя и герметика.

Формирование зазора

Шов может быть создан заранее — с помощью закладных элементов, разъединяющих вставок или опалубки, либо сформирован позже путем пропила, вырезки или разделения готовых участков. Глубина и ширина зависят от вида шва и расчетного перемещения. Для некоторых покрытий важно обеспечить прямолинейность кромок и одинаковую глубину по всей длине.

Укладка уплотнителя

Уплотняющий шнур или листовой материал укладывают так, чтобы он не мешал работе герметика, но при этом надежно выполнял роль ограничителя глубины. От его правильного расположения зависит форма герметизирующего слоя и его способность деформироваться без разрыва. Слишком глубокое или слишком мелкое положение уплотнителя ухудшает долговечность шва.

Нанесение герметика

Герметик наносят в соответствии с требованиями к температуре, влажности и времени полимеризации. Важно обеспечить адгезию к боковым поверхностям шва и исключить прилипание ко дну, чтобы материал работал в нужном режиме. Толщина слоя должна быть рассчитана так, чтобы герметик выдерживал ожидаемые подвижки без отрыва и потери эластичности.

Монтаж профилей и накладок

В нагруженных зонах устанавливают профильные системы, которые воспринимают механическое воздействие и защищают края. Монтаж выполняют строго по уровню, с учетом возможного смещения участков конструкции. Если профиль закреплен жестко и не учитывает подвижность, он сам становится причиной разрушения шва.

Материалы для деформационных швов

Современные материалы позволяют подбирать решение под конкретную задачу: от простой компенсации усадки до сложной герметизации в агрессивной среде. Выбор зависит от подвижности шва, температуры, влажности, нагрузки и требований к внешнему виду.

Материал	Основное назначение	Преимущества	Ограничения
Пенополиэтилен	Уплотнение и разделение	Легкость, доступность, упругость	Ограниченная стойкость к высоким температурам и УФ
Вспененный каучук	Эластичное заполнение	Хорошая деформативность, влагостойкость	Более высокая стоимость
Полиуретановый герметик	Герметизация подвижных швов	Эластичность, прочное сцепление	Требует правильной подготовки основания
Силиконовый герметик	Защита от влаги и атмосферных воздействий	Устойчивость к перепадам температуры	Не всегда подходит для сильно нагруженных швов
Металлический профиль	Защита и перекрытие шва	Высокая прочность, износостойкость	Требует точного монтажа
Резиновая или ПВХ-лента	Гидроизоляция и компенсация	Хорошая герметичность, эластичность	Нужна точная установка и совместимость с системой

Особенности устройства швов в бассейнах и влажных зонах

Хотя деформационные швы чаще обсуждают в контексте зданий, полов и мостов, их роль в бассейнах и влажных помещениях не менее важна. Здесь шов должен не только компенсировать перемещения, но и сохранять абсолютную герметичность под постоянным воздействием воды, химических реагентов и перепадов температуры.

В бассейнах швы устраиваются между чашей, примыкающими конструкциями, дорожками, отделочными элементами и инженерными вводами. Для таких узлов используют водостойкие эластичные материалы, гидрошпонки, ленты и химически стойкие герметики. Особое внимание уделяется зонам примыкания плитки к чаше, поскольку именно там чаще всего возникают микротрещины и протечки.

Надежность шва в бассейне зависит от целостности всей системы: основания, гидроизоляции, клеевого слоя, облицовки и герметика. Если хотя бы один элемент подобран неправильно, вода начнет проникать в структуру конструкции. Это может привести не только к разрушению отделки, но и к серьезному ухудшению несущих свойств основания.

Типичные ошибки при устройстве деформационных швов

Нарушения технологии часто связаны не с отсутствием материалов, а с неверным пониманием функции шва. Некоторые ошибки проявляются сразу, другие — спустя месяцы или годы эксплуатации.

Слишком маленькая ширина шва, не обеспечивающая компенсацию деформаций.
Неправильный выбор герметика, не рассчитанного на фактическую подвижность.
Отсутствие подготовки основания перед герметизацией.
Слишком глубокое или слишком мелкое расположение уплотняющего шнура.
Жесткое крепление профилей, блокирующее подвижность конструкции.
Игнорирование влажностных и температурных условий эксплуатации.
Нарушение геометрии шва, приводящее к неравномерному распределению нагрузок.

Особенно опасна ситуация, когда шов формально присутствует, но фактически не работает. Внешне такой узел может выглядеть аккуратно, однако при первой серьезной деформации герметик рвется, кромки крошатся, а смежные участки начинают разрушаться.

Контроль качества и обслуживание

Даже безупречно выполненный шов требует периодического осмотра. Со временем герметики стареют, профили изнашиваются, уплотнители теряют эластичность, а на кромках появляются механические повреждения. Регулярное обслуживание позволяет продлить срок службы всей конструкции и избежать дорогостоящего ремонта.

При осмотре оценивают:

целостность герметизирующего слоя;
отсутствие отслоений и трещин;
состояние кромок и защитных профилей;
наличие влаги, загрязнений и разрушений основания;
сохранность уплотнителей и заполняющих материалов.

Если обнаружены дефекты, их устраняют как можно раньше. Локальный ремонт шва почти всегда проще и дешевле, чем восстановление разрушенной плиты, облицовки или гидроизоляции.

Заключение

Устройство деформационных швов — это важнейший этап создания надежных и долговечных строительных конструкций. Такие швы позволяют сооружению безопасно воспринимать температурные, усадочные, осадочные и динамические деформации, защищая его от трещин, протечек и преждевременного износа. Эффективность шва зависит от точного расчета, правильного подбора материалов и аккуратного монтажа. Чем внимательнее продуманы конструкция, герметизация и обслуживание, тем дольше объект сохраняет прочность, герметичность и эксплуатационную надежность.

FAQ

Почему деформационный шов нужен даже в прочных бетонных конструкциях?

Даже очень прочный бетон не остается неизменным после укладки и в процессе эксплуатации. Он дает усадку при твердении, реагирует на перепады температуры и влажности, а также воспринимает нагрузки от оборудования, транспорта и соседних элементов. Если этим перемещениям не дать контролируемый «выход», напряжения начинают накапливаться внутри конструкции и в слабых местах появляются трещины, сколы, отслоения и протечки.

Деформационный шов как раз нужен для того, чтобы конструкция работала не как единый жесткий массив, а как набор участков, способных перемещаться независимо. Это особенно важно для длинных плит, протяженных зданий, мостов, промышленных полов и объектов со сложной геометрией. На практике правильно устроенный шов часто продлевает срок службы сооружения сильнее, чем попытка «усилить» сам массив без компенсации деформаций.

Чем отличается температурный шов от усадочного и когда нужен каждый из них?

Температурный шов закладывают там, где материал заметно меняет размеры из-за нагрева и охлаждения. Он особенно важен в длинных зданиях, покрытиях, наружных плитах, мостах и эстакадах, то есть в конструкциях, которые сильно зависят от сезонных колебаний. Такой шов делит объект на блоки, чтобы исключить чрезмерное растяжение или сжатие.

Усадочный шов решает другую задачу: он направляет трещинообразование в бетонных и цементных конструкциях, которые уменьшаются в объеме при высыхании. Обычно его выполняют в виде пропилов или ослабленных линий, чтобы трещина раскрывалась в заранее предусмотренном месте, а не хаотично по всей плите. На практике оба вида швов могут встречаться в одном объекте, но их назначение и работа отличаются, поэтому смешивать их без проекта не стоит.

Можно ли делать деформационный шов просто зазором без заполнения и герметизации?

Технически зазор сам по себе создаст разделение между участками, но в реальной эксплуатации этого недостаточно. Пустое пространство начинает собирать воду, грязь, пыль и мелкий мусор, а края конструкции остаются незащищенными от износа. В результате вместо компенсации деформаций шов превращается в источник повреждений, особенно если по нему ходят люди или идет транспорт.

Поэтому шов обычно состоит не только из зазора, но и из заполняющего материала, герметизирующего слоя и, при необходимости, защитного профиля. Заполнитель обеспечивает упругую работу шва, а герметик защищает от влаги и агрессивных сред. Если объект испытывает интенсивные нагрузки, без профиля края шва быстрее разрушаются. То есть «пустой» шов допустим лишь как временное или технологическое решение, но не как полноценный узел для долговечной эксплуатации.

Как понять, какой ширины должен быть деформационный шов?

Ширина шва не выбирается «на глаз» — она определяется расчетом возможного перемещения конструкций. В основе лежит зависимость линейного расширения: изменение длины зависит от коэффициента расширения материала, исходной длины элемента и перепада температуры. Но в реальности этого недостаточно: учитывают еще усадку, влажностные деформации, особенности закрепления и режим эксплуатации.

Если шов сделать слишком узким, он не сможет компенсировать смещения, и напряжения перейдут в трещины или отрыв герметика. Если слишком широким — усложнится герметизация, возрастет риск повреждения кромок и ухудшится внешний вид. Поэтому ширина шва всегда связана не только с материалом, но и с геометрией объекта, климатом и типом нагрузок. Для протяженных конструкций и больших плит ошибка в этом параметре обычно проявляется уже в первые сезоны эксплуатации.

Что будет, если не разделить большую плиту или длинное здание швами?

Когда большая конструкция работает как единый жесткий массив, она хуже переносит температурные и усадочные деформации. Внутренние напряжения накапливаются на протяжении всей длины, а затем «сбрасываются» в самых слабых зонах. Обычно это выражается в трещинах, выкрашивании кромок, нарушении герметичности, отслоении отделки и постепенной потере работоспособности покрытия или здания.

Чем крупнее объект, тем выше риск такого накопления деформаций. Именно поэтому швы особенно важны для длинных зданий, монолитных плит, промышленных полов, мостов и дорожных покрытий. Разделение на независимые блоки позволяет каждому участку двигаться в допустимых пределах без разрушения соседних элементов. На практике отсутствие швов почти всегда обходится дороже, чем их грамотное устройство: ремонт трещин, восстановление гидроизоляции и замена поврежденных участков обычно требуют гораздо больше ресурсов.

Нужно ли отдельно учитывать осадочные швы на неоднородных грунтах?

Да, и это один из самых важных случаев, когда шов необходим не только из-за температуры, но и из-за разницы в работе основания. Если разные части сооружения опираются на неоднородные грунты или имеют различную нагрузку на фундамент, они могут оседать с разной скоростью и в разной степени. Без разделения такие перемещения передаются на соседние элементы и вызывают трещины в стенах, перекрытиях и отделке.

Осадочный шов позволяет блокам здания работать независимо, не создавая жесткой связи там, где основание движется по-разному. Это особенно актуально для пристроек, переходов между конструкциями на разных типах фундаментов и для крупногабаритных зданий с неодинаковой нагрузкой. Игнорирование этого типа шва часто приводит к скрытым повреждениям, которые долго развиваются незаметно, а затем проявляются уже серьезными деформациями.

Подходит ли один и тот же герметик для подвижных деформационных швов?

Не всегда. Для подвижных швов нужен состав, который способен многократно растягиваться и сжиматься без потери сцепления с основанием. Если использовать жесткий или недостаточно эластичный материал, он быстро потрескается, оторвется по краям или перестанет защищать шов от воды и загрязнений.

Кроме эластичности важна и стойкость к конкретным условиям: влаге, ультрафиолету, химическим веществам и механическим воздействиям. Внутри помещения и на открытом воздухе требования могут сильно отличаться. Для интенсивно эксплуатируемых зон герметик обычно работает вместе с профилем или накладкой, чтобы защитить кромки от ударов и истирания. То есть выбор герметизирующего слоя зависит не только от самой подвижки, но и от среды, в которой шов будет работать.

Чем опасны ошибки при устройстве деформационного шва на этапе проектирования?

Ошибки проектирования почти всегда проявляются уже в эксплуатации, причем не в виде одной проблемы, а сразу в нескольких. Неверно рассчитанная ширина приводит к трещинам или к невозможности нормально герметизировать шов. Неправильный шаг расположения швов создает зоны накопления напряжений в слишком больших участках плиты или здания. А ошибка в выборе материалов может привести к разрушению заполнителя, отрыву герметика и ускоренному износу кромок.

Особенно критично это для объектов с переменными нагрузками, перепадами температуры и высокой влажностью. В таких условиях шов должен не просто существовать, а сохранять работоспособность весь срок службы сооружения. Поэтому проектирование включает расчет перемещений, выбор конструкции шва, подбор заполняющих и защитных материалов, а также учет режима эксплуатации. Чем раньше это сделано, тем меньше риск дорогостоящего ремонта потом.
